Паяльная машина с горячим стержнем с 3 осями позволяет перемещение по осям X и Y во время пайки

Описание паяльной машины с горячим стержнем:

Паяльная машина с горячим стержнем - это прецизионное сварочное оборудование, основанное на технологии импульсного нагрева, которое обеспечивает точную сварку с контролем температуры посредством кратковременного и высокочастотного импульсного тока или выходной энергии, особенно подходящее для требований к сварке чувствительных к температуре или микрокомпонентов. Импульсные сварочные аппараты с их точными характеристиками и низким уровнем повреждений стали ключевым инструментом для высокотехнологичного электронного производства и производства миниатюрного оборудования, особенно в сценариях, требующих высокой надежности и минимального теплового воздействия, и не могут быть заменены.

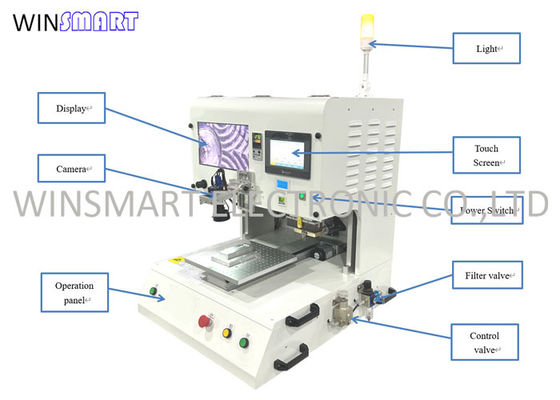

Функции паяльной машины с горячим стержнем:

1. Независимое управление осями X, Y и Z.
   • Обеспечивает точное выравнивание и позиционирование паяльной головки и компонентов.
   • Идеально подходит для сложных или многоточечных задач пайки.

2. Использует нагревательный элемент с терморегулированием (термод) для непосредственного нагрева соединения.
   • Подходит для соединений гибкий-к-печатной плате, FFC/FPC-к-печатной плате и провод-к-контакту.

3. Регулируемая температура пайки (обычно 100°C–500°C).
   • Контролируемое давление вниз обеспечивает надлежащее соединение.
   • Мониторинг температуры и усилия в реальном времени.

Особенности паяльной машины с горячим стержнем:

1. Уникальная технология импульсного нагрева обеспечивает самый быстрый нагрев паяльной головки.

2. Программируемая температура пайки, скорость нагрева и продолжительность для широкого спектра продуктов.

3. Термопара фиксируется в непосредственной близости от рабочей поверхности и термода, обеспечивая, таким образом, точный контроль обратной связи по температуре.

4. Замкнутый контур PID-регулирования температуры с четко видимым светодиодным дисплеем.

5. Время пайки может быть запрограммировано и запускается по температуре.

6. Плавающий термод обеспечивает постоянное давление и передачу тепла между головкой термода и соединяемыми деталями.

7. Программируемый переключатель давления с ЖК-дисплеем для точного контроля усилия.

8. Система CCD-камеры с увеличительной линзой может быть модернизирована для позиционирования с мелким шагом.

Спецификация паяльной машины с горячим стержнем:

Применение паяльной машины с горячим стержнем:

Обычно мы не можем использовать SMT + печь оплавления для сварки устройств. Первоначально мы могли использовать паяльник с постоянной температурой для ручной пайки, но ручная пайка имеет некоторые недостатки, такие как несоответствующая квалификация работы, неравномерная работа, даже ложная пайка или поврежденные продукты. Импульсный горячий пресс отличается от паяльника с постоянной температурой. Импульсный горячий пресс может достичь требуемой температуры в момент включения питания. Как только на обоих концах прижимной головки не будет напряжения, воздушное охлаждение может быстро достичь комнатной температуры, а прижимная головка плоская, поэтому сваренные изделия имеют одинаковый внешний вид, стабильную производительность и простоту эксплуатации.
