Машина распределителя клея SMT
>

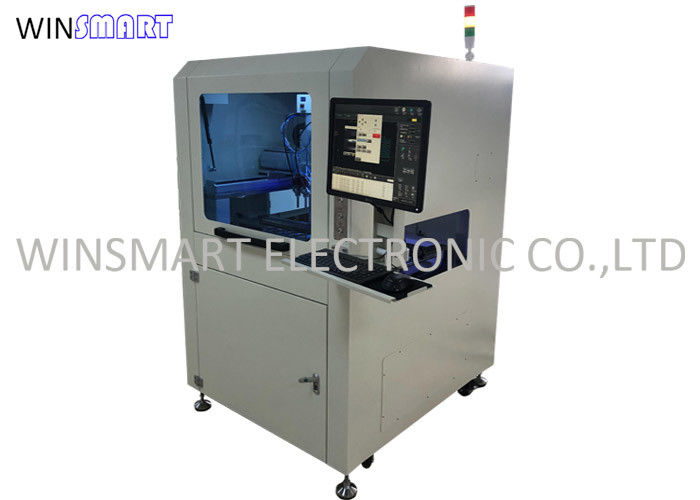

Автоматическая селективная конформная покрывающая машина 800 мм/с Скорость движения

Автоматическая селективная конформная покрывающая машина 800 мм/с Скорость движения

Brand Name: Winsmart
Model Number: SMTID2X
MOQ: 1 Unit
цена: USD20000/Unit
Packaging Details: Plywood case
Payment Terms: T/T,Western Union
Detail Information
Place of Origin:
China
Сертификация:
CE
цвет:
Белый
Клей:
Подполнение, ультрафиолетовый клей, силиконовый гель, эпоксидный клей, поверхностное покрытие
Working Stroke:
450*450mm
Двигая скорость:
800mm/s
Режим программы:
Визуальная система CCD
Repeatable точность:
±0,02 мм
Ось:
Многочисленные
Имя:
Машины для селективного конформного покрытия
Supply Ability:
100 Units/Month
Выделить:

800 мм/с Конформальная покрывающая машина

,

Машины для селективного конформного покрытия

,

Автоматическая конформная покрывающая машина

Product Description

Автоматическая селективная конформная покрывающая машина 800 мм/с Скорость движения



Применение машины для селективного конформного покрытия:

Эта система используется в отраслях, где надежная защита окружающей среды для электроники имеет решающее значение.

1.Потребительская электроника

• Смартфоны, планшеты, умные часы

• Защищает от влаги, пыли и коррозии

2. Автомобильная электроника

• ECU, модули освещения, системы камер

• Обеспечивает функциональность в суровых условиях (температура, вибрации, влажность)

3Аэрокосмическая и оборонная промышленность

• Авиатехника, радар, спутниковые системы

• высоконадежное покрытие для критически важной электроники

4. Медицинские изделия

• ПХБ в диагностическом и мониторинговом оборудовании

• биосовместимые покрытия для безопасности и стерилизации

5Промышленная электроника

• Устройства управления, ПЛК, датчики

• Устойчивы к воздействию химических веществ и тепловым нагрузкам

6Телекоммуникации

• Сетевое оборудование, базовые станции

• Защита от внешних факторов окружающей среды


Описание машины для селективного конформного покрытия:

Автоматическая селективная конформная покрывающая машина 800 мм/с Скорость движения 0 Автоматическая селективная конформная покрывающая машина 800 мм/с Скорость движения 1

Эта машина для селективного покрытия предназначена для достижения баланса между затратами и производительностью.
одна голова, 2 конструкции со шприцами (распылитель и распределитель) с 3-осевым сервоуправлением (X,Y,Z).
В качестве опции он может быть оснащен либо "двойным одновременным покрытием", либо "четырехнаправленным наклоном для правого бокового сопла".


Характеристики машины для селективного конформного покрытия:

В стандартной машине можно разместить 2 клапана
ПК с ЖК-мониторами, клавиатурой и мышью (с регулировкой высоты)
Система автоматического погружения и очистки отходов
Ультрафиолетовые светодиодные лампы для проверки
Система зажима ПКБ
Точка заземления ESD
Одобрение СЕ


Спецификация машины для выборочного конформного покрытия:

Положение

Параметр

Положение

Параметр

Модель

SMTID2X

Высота трансмиссии

900±20 мм

Размер

1000×1200×1680 мм ((L×W×H)

Скорость передачи

2-13 м/мин

Вес

450 кг

Трасса

Алюминиевая сплавная рельса + цепь из нержавеющей стали

Контроль

Промышленный компьютер + спортивная карта

Настройка ширины

Автомобиль

Программа

Программное обеспечение + Windows10

Скорость регулирования

250 мм/мин

Программирование

Учебная коробка и клавиатура

Рельсы для печатных плат

≥ 5 мм

Ось

X,Y,Z

Двигательная скорость

DC24V 69W*2

Движение

Сервомотор + шаровой винт

Коммуникация

SMEMA

Удаление покрытия

L450×W450 мм

Скорость покрытия

210 мм

Конфигурация Z

Атомизирующий клапан + игольный диспенсирующий клапан

Доставка воздуха

00,4 МПа

Угол наклона

Одиночный 35°

Требования к объему выхлопного воздуха

15 метров3/мин

Направление передачи

L→R или R→L



Силовое питание

AC220V    5060 Гц

Максимальная скорость движения

800 мм/с

Показатель мощности

2 кВт

Максимальная высота компонента

 90 мм по обе стороны

Стандартная конфигурация

Светодиодная лампа обнаружения УФ-излучения

Повторить точность

±0,02 мм

Светодиодный свет

Количество следов

1

Переработка жидких отходов

Рабочее направление

L→R или R→L

Электростатический интерфейс


Варианты машины для выборочного конформного покрытия:

Факультативные пункты(Пожалуйста, отметьте √√ или √ )

Функция

Параметры

Объем

Факультативное количество

Мощность покрытия

10 л

1 шт.        □ 2 ПКС

20 л

□ 1PCS        □ 2 ПКС

Импортированный 1 гал

□ 1PCS        □ 2 ПКС

      Импортируемые 3 гаЛ

□ 1PCS        □ 2 ПКС

Выбор клапана

   Диспансерный клапан(DT-10)

   Диспансерный клапан(DT-30)

   Пленочный клапан(WJ-H10)

Атомный клапан типа иглы(AW-10)

Малый распылительный клапан(HP-05)

 Большой распылительный клапан(HP-W30)

Переключающийся фильтровый клапан(Кружка TU-100L)

 Переключающийся фильтровый клапан(TU-100L без петли)

□ 1PCS        □2PCS

1 шт.        □ 2 ПКС

□ 1PCS        □ 2 ПКС

□ 1PCS        □ 2 ПКС

1 шт.          2PCS

□ 1PCS        □ 2 ПКС

□ 1PCS        □ 2 ПКС

□ 1PCS        □ 2 ПКС

Дополнительные функции

1. □Вернутая линия фиксации

2. □УВС

3. □Регулятор давления

4. Мониторинг покрытия ((10L,20 л, 1 гал,3 гаЛ универсальный)

5. □Мониторинг покрытий(Волокна)Использовано 1 gaL/3 gaL

6. □ Сканер штрих-кодов

7. Очистка клапанов



8.Система CCD + прессование ПКБ


ВыборочныйТип клапана для машины для конформического покрытия
Автоматическая селективная конформная покрывающая машина 800 мм/с Скорость движения 2

Пакет для машины для селективного конформного покрытия:
Машина упакована в фанеру с вакуумным мешком внутри.
Автоматическая селективная конформная покрывающая машина 800 мм/с Скорость движения 3
