машина маршрутизатора пкб депанелинг
>
100000RPM полностью автоматическая машина для резки печатных плат с функцией автоматической смены инструмента

100000RPM полностью автоматическая машина для резки печатных плат с функцией автоматической смены инструмента

Brand Name: Winsmart
Model Number: SMTIR500
MOQ: 1 Set
цена: USD40000-80000
Packaging Details: Plywood case
Payment Terms: T/T,L/C,Western Union
Detail Information
Place of Origin:
China
Сертификация:
CE
PCB Feeding:
Automatic width adjustment
PCB Unloading:
Flat ESD belt
Spindle Speed:
100,000RPM
Fixture Quantity:
2
Working Table:
2
Spindle Quantity:
2
Working Area:
300x300mm, could be customized
Cutting Precision:
±0.05mm
Routing Bit Dia:
0.8-3.0mm
Name:
Full automatic PCB separator machine
Supply Ability:
100 Sets/Month
Выделить:

Автоматное изменение инструмента Печатная пластина режущая машина

,

Машина для резки ПКБ 100000RPM

,

Полностью автоматическая машина для резки ПКБ

Product Description

100000RPM полностью автоматическая машина для резки печатных плат с функцией автоматической смены инструмента



Полная автоматическая машина для резки ПКБ введение:

Полноавтоматическая машина для резки печатных плат - это автоматизированная машина для резки печатных плат, используемая в линиях с технологией поверхностного монтажа (SMT).Он состоит из 2 шпинделей (режущих инструментов) и интегрирован в линию производства для непрерывного потока работМашина идеально подходит для производства высокопроизводительной, высокоточной и автоматизированной электроники, что делает ее предпочтительным выбором для современной производственной среды.


Полная автоматическая машина для резки печатных плат

1. Машина для резки ПКБ имеет двойные шпиндели для одновременной резки

• Два высокоскоростных шпинделя работают независимо или одновременно.

• Идеально подходит для параллельной обработки, значительно сокращая время резки.

• Увеличивает пропускную способность и поддерживает производство больших объемов.

2Полностью автоматизированная операция.

• Автоматическая загрузка/разгрузка печатных плат с помощью конвейера или роботизированных рук.

• Не требуется ручного вмешательства.

• Бесшовная интеграция с линиями SMT для внутрилинейного рабочего процесса.

3Система поддержания зрения

• Оснащены камерами CCD для точного расположения фидуциальных знаков.

• Коррекция зрения в режиме реального времени обеспечивает высокую точность резки.

• Компенсирует нарушение выравнивания или сокращение ПКБ.

4. Высокоточная резка

• Использует высокоскоростные шпиндели (обычно до 60 000-100 000 оборотов в минуту).

• Минимальное напряжение на ПХБ, что позволяет избежать трещин или повреждений.

• Поддерживает маршрутизацию сложных форм с узкими допустимыми значениями.

5Система сбора пыли

• Вакуумный пылесос 4 л.с.

• Сохраняет область резки чистой и защищает компоненты машины.

• Улучшает чистоту на рабочем месте и здоровье операторов.

6Умное программное обеспечение и пользовательский интерфейс

• HMI с сенсорным экраном (интерфейс человека-машины) для легкой эксплуатации.

• интеграция CAD/CAM для импорта маршрутов.

• Программируемые настройки для различных макетов панелей и глубины резки.

7. Безопасность и мониторинг

• Включает блокировки дверей, аварийную остановку и световые занавески.

• Мониторинг скорости, температуры и нагрузки двигателя в режиме реального времени.

• Сигнализация и автоматическое отключение в случае аномалий.

8. компактный и модульный дизайн

• Проектированы для использования в линейных средах SMT.

• Модульная конструкция позволяет легко осуществлять техническое обслуживание и модернизацию.

9- Поддержка многопроводных пластин и панелей

• Поддерживает множественные панели, разные размеры плат и V-cut/tab routing.

• Регулируемые светильники и вакуумные столы для надежного удержания доски.

10Энергоэффективная эксплуатация

• Разработаны для низкого энергопотребления, несмотря на высокую скорость работы.

• Интеллектуальные режимы ожидания уменьшают расход энергии при простое время работы.


Полная спецификация автоматической машины для резки печатных плат:

Номер модели SMTIR500
Размер машины Приблизительно 2250 ((L) x1300 ((W) x1750 ((H) мм
Машины Примерно 800 кг.
Максимальный размер ПКБ 300x450 мм (на заказ), двойные столы
Толщина ПКБ 0.4-6 мм
Высота трансмиссии 900±50 мм
Направление передачи Лево -> Право или Право -> Лево
Скорость транспортировки 1500 мм/с
Режим питания Тип секции транспортной проводной рельсы
Регулирование ширины рельса Автомобиль
Сигнал связи SMEMA
Позиционирование ПКБ Позиционирование светильников
Система отбора Вакуум, 40-60 соприкосновений
Отрезающий шпиндель 100000 оборотов/мин
Тип охлаждения Самоохлаждение
Автоматическая смена инструмента Да, да.
Проверка слома ножа Да, да.
Точность резки ± 0,05 мм
Бит маршрутизации 0.8-3.0 Диаметр
Точность повторения ± 0,01 мм
Координация скорости движения 1000 мм/с
Режим разгрузки Ремень ESD
Выявление инструмента Да, да.
Программирование процедуры Gerber Drawing Импорт/редактирование программы с помощью визуального
Доставка воздуха 5-8 кг/см2
Силовое питание 380 В, 50/60 Гц, 3 КВт


Полная автоматическая машина для резки печатных плат Преимущества:

Особенность Особенность
Двойные шпиндели Более быстрая обработка, более высокая производительность
Встроенная автоматизация Бесшовная интеграция, сокращение рабочей силы
Точное маршрутизация Высококачественные края, безопасность компонентов
Высококачественные края, безопасность компонентов Приспосабливается к различным конструкциям досок
Снижение напряжения на ПХБ Более высокая урожайность, меньше трещин/повреждений
Проектирование, экономиющее пространство Идеально подходит для компактных линий SMT

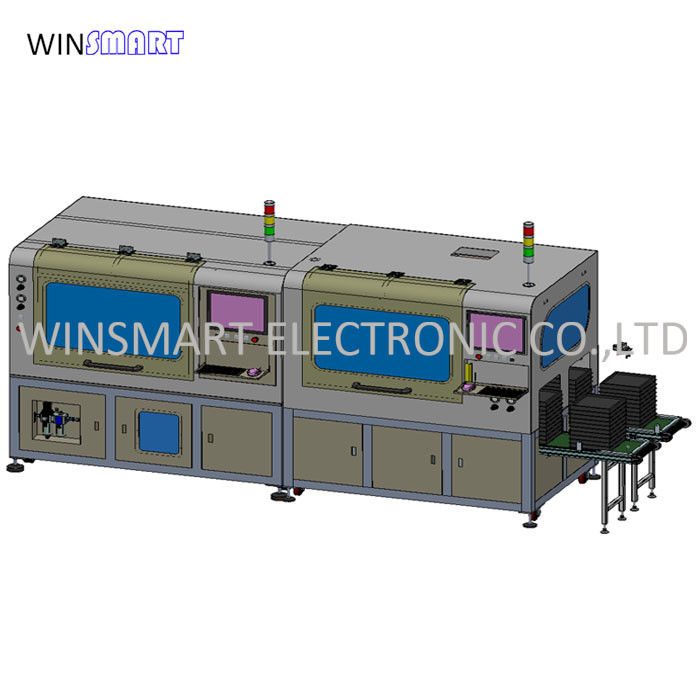

Полно автоматическая машина для резки печатных плат с разъединительной подножкой:

full automatic pcb separator


Эта полностью автоматическая машина представляет собой передовое решение для демантажа, предназначенное для высокой скорости, высокой точности, полная автоматизация уменьшает зависимость от ручных операторов и минимизирует человеческие ошибки.

Два независимых рабочего стола позволяют одновременно загружать и разгружать печатные платы, обеспечивая минимальное время простоя и более высокую пропускную способность.

Два независимых шпинделя позволяют одновременно обрабатывать различные PCBA.

Он также может работать с машиной для разборки подносов для очень большого объема производства, сокращения рабочей силы и меньшей переработки.
