Машина ПКБ пробивая
>

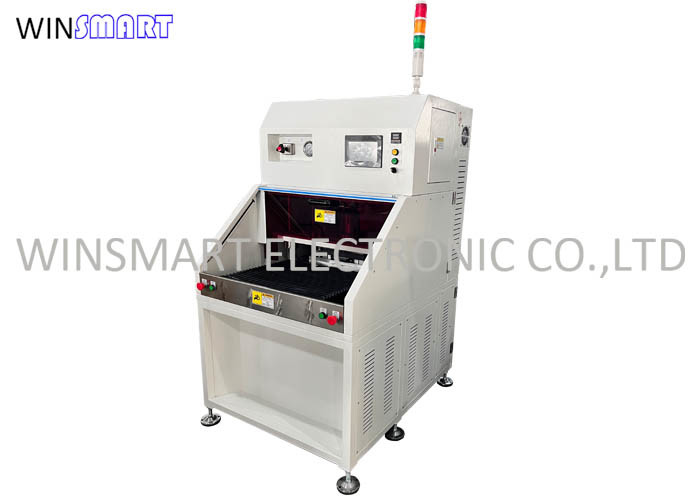

30T FR4 Алюминиевая ПКБ пробивающая машина с точной формой пробивания

30T FR4 Алюминиевая ПКБ пробивающая машина с точной формой пробивания

Brand Name: Winsamrt
Model Number: SMTP300
MOQ: 1 set
цена: USD1-10000/set
Packaging Details: Plywood case
Payment Terms: L/C, T/T, Western Union
Detail Information
Place of Origin:
China
Сертификация:
CE
Noise:
≤75dB
Working Area:
400x400mm
Output:
25T
Type:
hydraulic driven
Precision:
±0.05mm
Name:
FR4 PCB Punching Machine
Supply Ability:
100 sets
Выделить:

Машина для пробивания алюминиевых ПКБ FR4

,

Пункционирующая машина для пробивания ПКБ

,

30 т ПКБ-пробивальная машина

Product Description

30T FR4 Алюминиевая ПКБ пробивающая машина с точной формой пробивания





Обзор ПКБ пробивающей машины:

Гидравлическая машина для пробивания ПКБ является ключом к обеспечению нормальной и точной работы машины.Нужно тщательно собратьКроме того, особое внимание следует уделять условиям использования и рабочей среде пользователя.которые могут повлиять на качество технического обслуживания этой системыОднако, если не предоставлено никаких конкретных инструкций, пользователи должны строго следовать этим инструкциям для установки, отладки и использования.

Эта гидравлическая система состоит из группы насосов источника давления, группы направляющих клапанов, системы фильтрации и охлаждения, устройства управления, резервуара для масла и трубопроводов.

В процессе работы система фильтрации охлаждения, группа насоса управления, группа насоса источника давления и т. д. управляются электрическими приборами.При выходе рабочего потока насоса лопатки в группе насосов источника давления, поток подается каждому гидравлическому компоненту,и электрогидравлический клапан (соленоидный клапан) группы управляющего цилиндра управляется электрическим устройством для завершения движения туда-обратно каждого цилиндра.

Положение движения гидравлического цилиндра управляется устройством переменного переключателя.



Характеристики печатных печатных станков:

1- Депанирование ПКБА с помощью форм, которые могут предотвратить трещины оловянного листа, вызванные ручным складыванием.

2Много форм можно заменить.

3Легко заменять формы.

4Серво-нажим снижает интенсивность труда.

5Загрузка и разгрузка ПКБ просты.

6Процесс работы является легким и безопасным, а машина оснащена устройствами безопасности.



Технические параметры ПКБ-пробивающей машины:

Движение: гидравлическая станция + гидравлический цилиндр

Силовое питание: фаза 3, 380VAC 50HZ

Производство: 25 тонн

Размер печатного листа: 400*400 мм

Рабочий режим: Сервомотор толкает и вытягивает нижнюю форму

Размер машины: 1400 ((L) x 985 ((W) x 1750 ((H) мм

Вес: 850 кг.



Машина для пробивания ПКБСпецификация:

Рабочая зона 400*400 мм
Рабочее давление 00,45-0,7 МПа
Точность резки ± 0,05 мм
Время цикла 7-15 секунд
Выпуск 25T
Толщина ПХБ/ФПК 0.08-3.5 мм
Материал из ПХБ/ФПК FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Режим резки Удар
Установка для перфорации Степной инструментарий ((пластика)
Рабочая собственность

ЖК-дисплей, автоматически записывает количество

переработанные продукты, автоматическое пробивание

Порт передачи Международный стандарт
Язык операции Английский язык
Сила 380/220В
Зажигалка
Размер машины 1400х985х1750 мм
Машины 850 кг



Машина для пробивания сепаратора ПКБ:

1Профессиональная проводка.

30T FR4 Алюминиевая ПКБ пробивающая машина с точной формой пробивания 0



2Английский язык:

30T FR4 Алюминиевая ПКБ пробивающая машина с точной формой пробивания 1



3Защита паролем, чтобы избежать ошибок.

30T FR4 Алюминиевая ПКБ пробивающая машина с точной формой пробивания 2

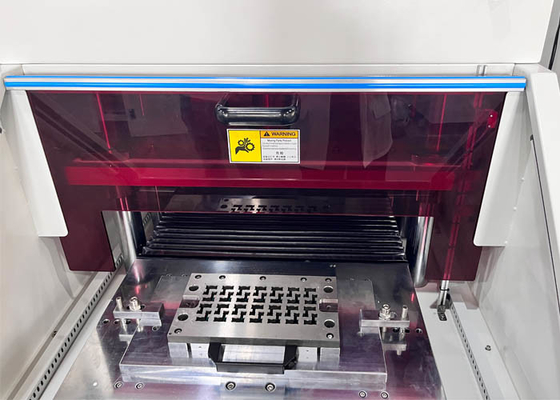

4. настраиваемая штамповка для точного резки, ESD ящик для более легкого сбора ПКБ.

30T FR4 Алюминиевая ПКБ пробивающая машина с точной формой пробивания 3



5Двойной старт и безопасная дверь с сенсорной конструкцией для обеспечения безопасного производства.

30T FR4 Алюминиевая ПКБ пробивающая машина с точной формой пробивания 4



Демонтаж и установка форм для печатных печатных станков:

Шаг 1: переместите нижнюю часть формы на место прокола с помощью сенсорного экрана.

Шаг 2: Опустите верхнюю часть формы, чтобы она хорошо соответствовала нижней.

Шаг 3: отпустите 8 винтов верхней формы.

Шаг 4: переместите всю форму на место сбора с помощью сенсорного экрана.

Шаг 5: Расслабьте 2 винта нижней формы.

Шаг 6: удалите старую плесени.

Шаг 7: поместите всю форму на место происхождения.

Шаг 8: закройте два винта, чтобы закрепить нижнюю часть плесени.

Шаг 9: переместите всю форму в место прокола.

Шаг 10: опустите верхнюю основу формы, чтобы выровнять верхнюю форму.

Шаг 11: Расслабьте 8 винтов, чтобы закрепить верхнюю форму.

Шаг 12: установка завершена.

30T FR4 Алюминиевая ПКБ пробивающая машина с точной формой пробивания 5



punching mold



Услуги по техническому обслуживанию печатных плат:

1Своевременно убирать мусор

2. Регулярно (1 неделя) смазывайте винт, направляющий рельс, подшипники и движущиеся части маслом

3Если какие-либо органические компоненты повреждены, пожалуйста, замените их своевременно.

4Не складывайте материалы между отверстиями для рассеивания тепла и вентилятором для рассеивания тепла и поддерживайте определенное расстояние

5Инструкции по техническому обслуживанию гидравлической станции
