Машина Пкб Депанелинг лазера
>
300x300 мм 25 Вт УФ лазерная машина для отделки печатных плат без резки напряжения и пыли

300x300 мм 25 Вт УФ лазерная машина для отделки печатных плат без резки напряжения и пыли

Brand Name: Winsmart
Model Number: SMTL300
MOQ: 1 set
цена: USD1-150K/set
Packaging Details: Plywood case
Payment Terms: L/C,T/T,Western Union
Detail Information
Place of Origin:
China
Сертификация:
CE
PCB Material:
FR4 FPC
Laser Source:
25W UV
Working Table:
300x300mm, dual tables
Fixture:
Customized
Wavelength:
355nm
Name:
25W UV Laser PCB Depaneling Machine
Supply Ability:
100 sets per month
Выделить:

300х300мм ПКБ Депанелирующая машина

,

Машина для отделки панелей ПКБ мощностью 25 Вт

Product Description

300x300 мм 25 Вт УФ лазерная машина для отделки печатных плат без резки напряжения и пыли





25 Вт УФ лазерная машина для очистки панелей ПКБ Приложения:

Он широко используется в производстве гибких ПКБ и жестких ПКБ.

Потребительская электроника

  • Печатные платы для смартфонов, планшетов, ноутбуков и носимых устройств.
  • Высокая плотность, миниатюрные схемы с деликатными компонентами.

Медицинские изделия

  • Имплантируемая электроника, системы мониторинга пациентов и диагностические инструменты.
  • Высокоточный дезайнер для миниатюрных, биосовместимых ПХБ.

Автомобильная электроника

  • Усовершенствованные системы помощи водителю (ADAS), ЭКУ, информационно-развлекательные системы.
  • Работает с высокой надежностью, многослойными автомобильными ПКБ.

Аэрокосмическая и оборонная электроника

  • Радарные системы, авионика, спутниковые коммуникации.
  • Работает с керамическими и высокочастотными радиочастотными ПХБ.

Телекоммуникации и сети 5G

  • Печатные платы для антенн 5G, волоконно-оптических передатчиков и сетевых маршрутизаторов.
  • Идеально подходит для высокочастотных материалов с низкими потерями.

Промышленная автоматизация и устройства IoT

  • Печатные пластинки для робототехники, ПЛК и IIoT (промышленный интернет вещей).
  • Работает с жестко-гибкими ПХБ, используемыми в промышленной среде.

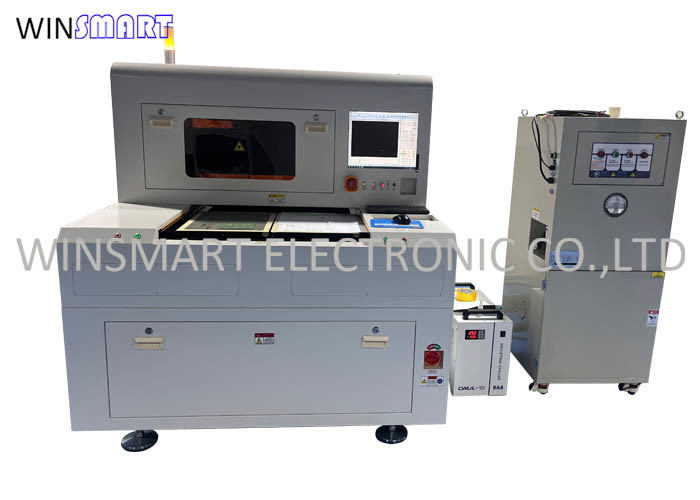

300x300 мм 25 Вт УФ лазерная машина для отделки печатных плат без резки напряжения и пыли 0

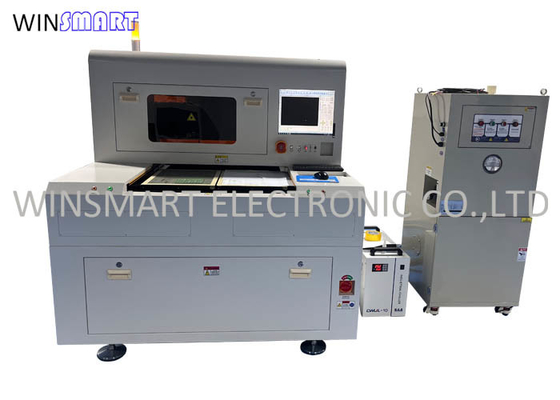

300x300 мм 25 Вт УФ лазерная машина для отделки печатных плат без резки напряжения и пыли 1

25 Вт УФ лазерный ПКБ-очиститель

1. Достигает точности резки ± 20 мкм для сложных конструкций ПКБ.

2Устраняет механические нагрузки, предотвращает трещины и деламинирование.

3Ультрафиолетовый лазер производит минимальное тепловое повреждение, защищая компоненты.

4Работает с FR4, полиамидом, керамикой и жестко-гибкими ПКБ.

5Без механических отрывов, что уменьшает потребности в послеобработке.

6. Создает точные микро отверстия для высокой плотности соединений (HDI).

7Может быть интегрирован в линии SMT или использоваться как самостоятельная машина.

8Без износоустойчивых режущих инструментов, таких как роутеры или лезвия.



25 Вт УФ лазерная машина для очистки печатных листовСпецификации:

Модель SMTL300, двойные столы
Сила 380В переменный ток, 50Гц, 20А
Сжатый воздух Сжатый воздух
Размер машины 1450 ((L) x1350 ((W) x1665 ((H) мм
Пространство установки 3000х3000х2500 мм
Машины 800 кг.
Температура окружающей среды 22 ~ 25 °C
изменение температуры в пределах ± 1 °C / 24 ч.
влажность окружающей среды в пределах 40% ~ 70% (не допускается явная конденсация)
Беспылевой класс 100000 и более
Потребление энергии 6 кВт
Ширина резки ≤ 50 мм × 50 мм
Материалы для резки полный разрез / полуразрез ПХБ / ПФК, ЛПК / клея и других смежных материалов
Толщина резки ≤ 3 мм
Скорость резки ≤ 3000 мм / с
Общая точность обработки ≤ 30мм
Обработка прямая линия, запятая, кривая, аномалия и т. д.
Лазер 355nm световой волны наносекундный лазер
Частота повторения 50-150 кГц
Мощность лазера УФ 15W@30KHz
Ширина импульса < 20 нс
Энергетическая стабильность < 3% РМС в течение 8 часов
Качество луча m2 < 1.3
Режим 2500 мм/с
Гарантия 1 год
Служба Заграничное обучение доступно





25 Вт УФ лазерная машина для очистки печатных листовПреимущества:

25 Вт УФ лазерная ПКБ-депанелирующая машина - это высокоточное бесконтактное решение для депанелирования, предназначенное для резки, бурения и маркировки печатных плат (ПКБ).медицинские изделия, автомобильной, аэрокосмической и телекоммуникационной промышленности, где требуется высокая точность и минимальное напряжение.

Он используется в производстве ПКБ из-за его короткой длины волны (355 нм) и высокой эффективности поглощения в материалах ПКБ, таких как FR4, полиамид, керамика и алюминиевые подложки.точные резки с минимальным тепловым воздействием.
