машина маршрутизатора пкб депанелинг
>

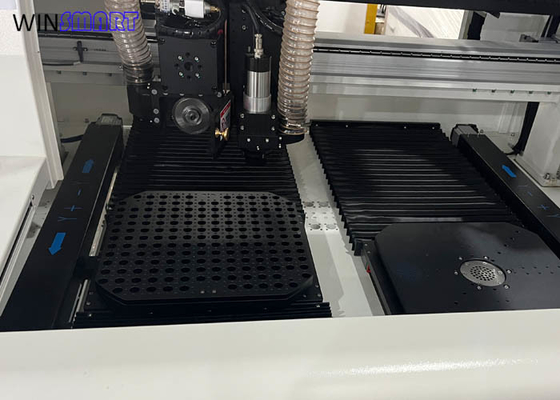

Беспылевая многофункциональная машина с предварительной оценкой и маршрутизацией PCB-сепаратора PCB-маршрутизатора

Беспылевая многофункциональная машина с предварительной оценкой и маршрутизацией PCB-сепаратора PCB-маршрутизатора

Brand Name: Winsmart
Model Number: SMTID3 offline
MOQ: 1 set
цена: USD20000-80000
Packaging Details: Plywood case
Payment Terms: L/C, T/T, Western Union
Detail Information
Place of Origin:
China
Сертификация:
CE
Warranty:
12 months
CCD System:
Yes
Mode:
Offline
Max Panel:
300x300mm, dual tables
Blade Life:
100,000 Times
Blade Material:
SKH51
Cutting Accuracy:
±0.1mm
Cutting Angle:
90°
Routing Bit:
Diameter 0.8-3.2mm
Cutting Method:
V-Cutting & Routing
PCB Material:
FR4 and Aluminum
Cutting Thickness:
0.2-3.2mm
Cutting Width:
2-6mm
Noise Level:
≤80dB
Power Supply:
220V/50Hz
Product Name:
Multi-function PCB Router Machine
Supply Ability:
200 sets per month
Выделить:

Многофункциональный сепаратор ПКБ

,

Предварительно оцененный сепаратор ПКБ

,

Машина для разделения ПКБ на ПКБ

Product Description

Беспылевая многофункциональная машина с предварительной оценкой и маршрутизацией PCB-сепаратора PCB-маршрутизатора





Многофункциональный маршрутизатор ПКБ

Этот многофункциональный маршрутизатор с предварительной оценкой и маршрутизацией ПКБ является универсальной машиной для разборки, предназначенной для эффективного обработки ПКБ с оценкой V и маршрутизированных ПКБ.Широко используется в производстве электроники, светодиодного освещения, автомобильной и медицинской промышленности, где требуется высокая точность и минимальное напряжение во время отделения ПКБ.



Многофункциональная ПКБ-маршрутизаторОсобенности:

1. Поддерживает обаСепарация ПКБ с V-показателем и маршрутомв одной машине.

2. Обеспечиваетчистый, без высыпанийразделение с минимальным напряжением.

3Предотвращает трещины, деламинирование и повреждение компонентов.

4Работает сFR4, алюминиевые, керамические, гибкие и жесткогибкие ПКБ.

5Уменьшает ручную обработку, повышая эффективность производства.

6. Настройки, настраиваемые для различных толщин и материалов ПКБ.

7. Камера CCD обеспечиваетточная резка и выравнивание.

8Работает с FR4, алюминиевыми, керамическими, жестко-гибкими и многослойными печатными пластинами.

9Защитные корпуса и кнопки экстренной остановки для безопасности оператора.

10Легкая программирование и эксплуатация с предварительно установленные пути резки.



Многофункциональная ПКБ-маршрутизаторСпецификация:

Модель SMTID3 отключен
Рабочая зона 300х300мм, можно настроить
Таблицы Двойной
Свинцовый Двойной, SycoTec 4025HY для маршрутизации
Винтовая стержня, направляющая рельса, модуль Китайская марка
Сервомотор Panasonic
Электростатический элиминатор ADK-801ADK-801
ПК Промышленный класс
Карта управления движением PI9074
монитор 17 дюймов
Операционная система Windows 10
Скорость вращения шпинделя Максимальная скорость 60000 оборотов в секунду
Скорость привода XYZ XY.800mm/s, Z.300mm/s
Скорость резки 0-100 мм/с
Точность резки ± 0,05 мм
Общая мощность 5 кВт, машина 2 кВт, пылесос 3 кВт
Рабочая платформа Поднос вращения может разрезать в двух направлениях
Система охлаждения шпинделя Охлаждение воздухом
Мощность пылесоса 3кВ 380В,3-фазный ((высокая пылесосная очистка)
Давление воздуха 00,5-0,7 МПа
Контроль шума < 80 дБ
Устройство безопасности Безопасные двери и датчик
Программирование Можно импортировать файл dxf для более простой программирования
Погрузка и разгрузка ПКБ Учебное пособие
Техническая поддержка и обучение Предоставление услуг по эксплуатации оборудования, программированию, видеозаписи технического обслуживания оборудования и обучению на месте
Система зрения Система коррекции визуального позиционирования CCD
Сигнал предупреждения Трицветная лампа
Защитное покрытие рабочей зоны Режим слепой защиты шестигранной двери
Размер 1500 ((L) x 1450 ((W) x 1600 ((H) мм
Вес Около 950 кг.



Многофункциональная ПКБ-маршрутизаторПодробности:

Universal PCB Separator



Этот универсальный сепаратор для печатных плат предназначен для панели с V-резкой и фрезерным мостом, он также работает только для V-резких плат или только для маршрутизированных плат.

Машина имеет бесстолчатый двигатель, который приводит в движение лезвие пилы, с всасыванием и ионным воздухом, чтобы уменьшить адсорбцию пыли во время процесса резки.

Мы используем высокоскоростной шпиндель SycoTec, быстрый рез, оснащен пылесосом и детектором разрыва резака, чтобы предотвратить дальнейшие резки и лом после разрыва ножа.

И мы используем сервоуправляемые Z-оси подъем и настраиваемый алюминиевый сплав jig для обеспечения точности резки.



Многофункциональные устройства для маршрутизаторов на ПКБ:

1Потребительская электроника

  • Смартфоны, планшеты, ноутбуки, игровые приставки.
  • Высокоплотные платы с тонким размещением компонентов.

2Промышленность светодиодного освещения

  • Алюминиевые светодиодные печатные платы, светодиодные ленты и дисплейные панели.
  • Предотвращает трещины и повреждение чувствительных светодиодных компонентов.

3. Автомобильная электроника

  • ЭКУ, датчики, информационно-развлекательные системы, устройства ADAS.
  • Обрабатывает высоконадежные автомобильные ПКБ с минимальным напряжением.
  • Носящиеся медицинские устройства, системы мониторинга пациентов, диагностическое оборудование.
  • Высокоточная дефанлинговая техника для миниатюрной медицинской электроники.

4Аэрокосмическая и оборонная электроника

  • Радарные системы, авионика, спутниковые коммуникации.
  • Работает с прочными ПХБ для критических приложений.

5Телекоммуникации и сети

  • Антенны 5G, маршрутизаторы, оптоволоконные передатчики.
  • Поддерживает высокочастотную многослойную сепарацию ПКБ.
