Машина разделителя PCB
>

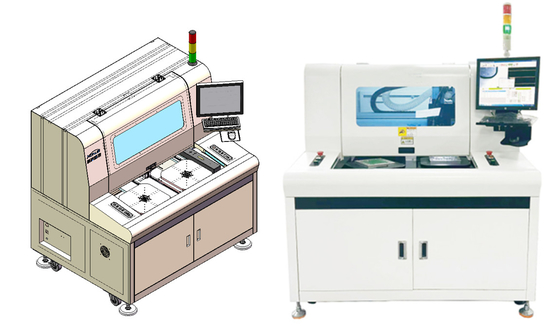

Двойной шпиндель двойной стол универсальный V-режущий сепаратор PCB и PCB маршрутизатор

Двойной шпиндель двойной стол универсальный V-режущий сепаратор PCB и PCB маршрутизатор

Brand Name: Winsmart
Model Number: SMTID3
MOQ: 1 комплект
цена: USD1-10000/set
Packaging Details: Коробка из фанеры
Payment Terms: L/C, T/T, Western Union
Detail Information
Место происхождения:
китайский
Сертификация:
CE
Гарантия:
1 год
Система CCD:
Да, да.
Режим:
Вне сети
Макс. панель:
300x300mm (смогл быть подгоняно сделанный)
Жизнь лезвия:
100 000 раз
Материал лезвия:
SKH51
Точность резки:
±0,1 мм
Угол резки:
90°
Длина резки:
настраиваемый
Способ резки:
V-отрезание и маршрутизация
Скорость резки:
Высокая скорость
Толщина резки:
00,2-3,2 мм
Ширина резки:
2-6 мм
Уровень шума:
≤80 дБ
Силовое питание:
220В/50Гц
Наименование продукта:
Универсальный сепаратор PCB с двумя шпинделями
Поставка способности:
200 комплектов в месяц
Выделить:

Машина для разделения ПКБ с двумя столами

,

Машина для разделения ПКБ с двумя шпинделями

,

Универсальная машина для разделения печатных пластин V-Cut

Product Description

Двойной шпиндель двойной стол универсальный V-режущий сепаратор PCB и PCB маршрутизатор





Обзор универсального сепаратора PCB с двумя шпинделями:

Эта машина предназначена для панели с соединением V-разрез и фрезерных мостов. Она поставляется с двумя столами и двумя шпинделями, одним шпинделем для V-разрезных досок, другим шпинделем для таб-досок.

Он широко используется в производстве электроники, автомобильной промышленности, медицинских устройствах, светодиодном освещении и телекоммуникациях.

Он предотвращает трещины, деламинирование и микроповреждения, что делает его идеальным для высоконадежной электроники.



Универсальный сепаратор PCB с двумя шпинделямиОсобенности:

1Двойные столы позволяют одновременно резать.

2Двойные шпиндели обрабатывают несколько ПХБ одновременно, удваивая эффективность.

3Сокращает время цикла, обрабатывая два ПХБ одновременно.

4Идеально подходит для больших объемов производства.

5Минимизирует вмешательство оператора, снижая затраты на рабочую силу.

6Система выравнивания зрения CCD обеспечивает точную резку.

7Применяет минимальную силу, предотвращая трещины и деламинирование.

8Работает с FR4, алюминиевыми, керамическими, жестко-гибкими и многослойными печатными пластинами.

9. Поддерживает сложные формы PCB и нерегулярные конструкции.

10Система сбора пыли с вакуумом убирает мусор, обеспечивая чистую рабочую среду.

11Минимизирует отходы и переработку, улучшая урожайность.



Спецификация универсального сепаратора PCB с двумя шпинделями:

Модель SMTID3
Рабочая зона 300х300 мм, 0-80 мм ((Z)
Таблицы Двойной
Свинцовый Двойной, SycoTec 4025HY для маршрутизации
Винтовая стержня, направляющая рельса, модуль Китайская марка
Сервомотор Panasonic
Электростатический элиминатор ADK-801ADK-801
ПК Промышленный класс
Карта управления движением PI9074
монитор 17 дюймов
Операционная система Windows 10
Скорость вращения шпинделя Максимальная скорость 60000 оборотов в секунду
Скорость привода XYZ XY.800mm/s, Z.300mm/s
Скорость резки 0-100 мм/с
Точность резки ± 0,05 мм
Общая мощность 5 кВт
Рабочая платформа Поднос вращения может разрезать в двух направлениях
Система охлаждения шпинделя Охлаждение воздухом
Мощность пылесоса 3кВ 380В,3-фазный ((высокая пылесосная очистка)
Давление воздуха 00,5-0,7 МПа
Контроль шума < 80 дБ
Устройство безопасности Безопасные двери и датчик
Программирование Можно импортировать файл dxf для более простой программирования
Погрузка и разгрузка ПКБ Учебное пособие
Техническая поддержка и обучение Предоставление услуг по эксплуатации оборудования, программированию, видеозаписи технического обслуживания оборудования и обучению на месте
Система зрения Система коррекции визуального позиционирования CCD
Сигнал предупреждения Трицветная лампа
Защитное покрытие рабочей зоны Режим слепой защиты шестигранной двери
Размер 1500 ((L) x 1450 ((W) x 1600 ((H) мм
Вес Около 950 кг.



Двойной спиндовый универсальный сепаратор печатных плат:

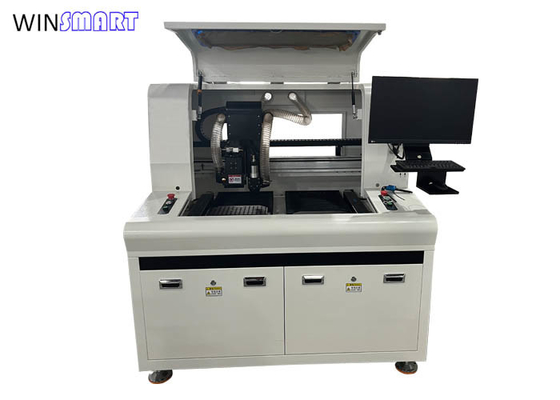

Universal PCB Separator

Этот универсальный сепаратор для печатных плат предназначен для панели с V-резкой и фрезерным мостом, он также работает только для V-резких плат или только для маршрутизированных плат.



Двойной спиндовый универсальный сепаратор печатных плат основная часть введение:

1. Бесчещевой мотор приводит к сеяльному лезвию, с всасыванием и ионным воздухом, чтобы уменьшить адсорбцию пыли во время процесса резки. Сервоуправляемое подъем Z-оси, точное управление высотой PCB.

2. высокоскоростной шпиндель SycoTec, быстрая резка, оснащенная пылесосом и детектором разрыва резака для предотвращения дальнейшего резания и ломания после разрыва ножа. сервоуправляемая подъемная ось Z,точный контроль высоты ПКБ.

Двойной шпиндель двойной стол универсальный V-режущий сепаратор PCB и PCB маршрутизатор 1

3- Конфигурация из алюминиевого сплава, окислительная обработка, антистатическая, обеспечивающая точность резки.

PCB Separator Fixture



Список конфигураций отгрузки универсальных сепараторов ПКБ:

1) сепаратор ПКБ с 2 шпинделями х 1 единицей

2) пылесос х 1 единица

3)Лезвие пилы x 5 шт., буквы маршрутизации x 10 шт.

4)Учебное пособие x 1 pc

5)Видео эксплуатации и видео установки
