машина маршрутизатора пкб депанелинг
>
Макс 100000 оборотов в минуту Высокая скорость Двойной стол Встроенный ПКБ маршрутизатор Машины Точность ± 0,05 мм

Макс 100000 оборотов в минуту Высокая скорость Двойной стол Встроенный ПКБ маршрутизатор Машины Точность ± 0,05 мм

Brand Name: Winsmart
Model Number: SMTIRX
MOQ: 1 комплект
цена: USD20000-80000
Packaging Details: Коробка из фанеры
Payment Terms: T/T, L/C, Western Union
Detail Information
Место происхождения:
китайский
Сертификация:
CE
Подача печатной платы:
Автоматическая регулировка ширины
Разгружать PCB:
Плоский ремень ESD
Скорость вращения шпинделя:
100,000RPM
Количество приспособлений:
2
Рабочий стол:
2
количество шпинделя:
2
Рабочая зона:
300х300мм, можно настроить
точность резки:
± 0,05 мм
Маршрутизация Бит Диа:
00,8-3,0 мм
Имя:
Высокоскоростной встроенный маршрутизатор PCB
Поставка способности:
100 комплектов в месяц
Выделить:

Встроенный ПКБ-маршрутизатор

,

Высокоскоростной ПКБ-маршрутизатор

,

Точная машина для маршрутизации ПКБ

Product Description

Макс 100000 оборотов в минуту Высокая скорость Двойной стол Встроенный ПКБ маршрутизатор Машины Точность ± 0,05 мм





Описание высокоскоростного встроенного маршрутизатора ПКБ:

Он широко используется в промышленности по производству электронных продуктов.Поскольку традиционный метод ручной складывания будет производить сильное напряжение, которое оказывает серьезное влияние на качество продукции,так что ручное складывание было в основном заменено режущей машиной.

Эта система встроенных маршрутизаторов, с двумя отдельными шпинделями и двумя столами для производства больших объемов.



Особенности высокоскоростного встроенного ПКБ-маршрутизатора

1...отрезание пути полный замкнутый цикл, отслеживание ошибок в режиме реального времени, обратная связь, компенсация.

2Использование импортированного разделенного ПЛК, нарушение традиционной компьютерной карты управления ПЛК, более высокая стабильность и более сильное противопомешательство.

3Двойные шпиндели, режущие две доски одновременно.

4. Автоматически идентифицировать штрих-коды и извлекать программы резки.

5Имеет функцию обнаружения инструмента и функцию автоматической смены.



Спецификация высокоскоростного встроенного маршрутизатора ПКБ:

Номер модели SMTIR500
Размер машины Приблизительно 2250 ((L) x1300 ((W) x1750 ((H) мм
Машины Примерно 800 кг.
Максимальный размер ПКБ 300x450 мм (на заказ), двойные столы
Толщина ПКБ 0.4-6 мм
Высота трансмиссии 900±50 мм
Направление передачи Лево -> Право или Право -> Лево
Скорость транспортировки 1500 мм/с
Режим питания Тип секции транспортной проводной рельсы
Регулирование ширины рельса Автомобиль
Сигнал связи SMEMA
Позиционирование ПКБ Позиционирование светильников
Система отбора Вакуум, 40-60 соприкосновений
Отрезающий шпиндель 100000 оборотов/мин
Тип охлаждения Самоохлаждение
Автоматическая смена инструмента Да, да.
Проверка слома ножа Да, да.
Точность резки ± 0,05 мм
Бит маршрутизации 0.8-3.0 Диаметр
Точность повторения ± 0,01 мм
Координация скорости движения 1000 мм/с
Режим разгрузки Ремень ESD
Выявление инструмента Да, да.
Программирование процедуры Gerber Drawing Импорт/редактирование программы с помощью визуального
Доставка воздуха 5-8 кг/см2
Силовое питание 380 В, 50/60 Гц, 3 КВт



Структура высокоскоростного встроенного маршрутизатора ПКБ:

Макс 100000 оборотов в минуту Высокая скорость Двойной стол Встроенный ПКБ маршрутизатор Машины Точность ± 0,05 мм 0

Эта встроенная машина-маршрутизатор PCB - это передовое решение для разделения, предназначенное для высокоскоростного, высокоточного и автоматизированного разделения PCB.Он широко используется в массовых производственных средах, таких как автомобильная электроника, потребительская электроника, светодиодное освещение, телекоммуникации и медицинские устройства.

Два независимых рабочего стола позволяют одновременно загружать и разгружать печатные платы, обеспечивая минимальное время простоя и более высокую пропускную способность.

Два независимых шпинделя позволяют параллельно обрабатывать различные секции ПКБ.



Подробная информация о высокоскоростном встроенном маршрутизаторе PCB:

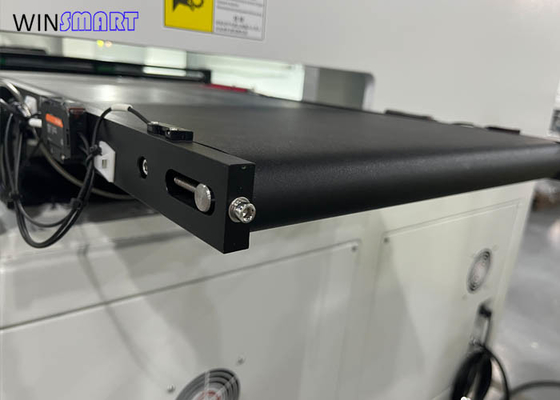

1. Встроенная машина для маршрутизации ПКБ может работать с машиной для сбора подносов, как описано ниже, для очень большого объема производства, экономия затрат на рабочую силу производителя.

inline pcb depaneling router

inline pcb depaneling router machine

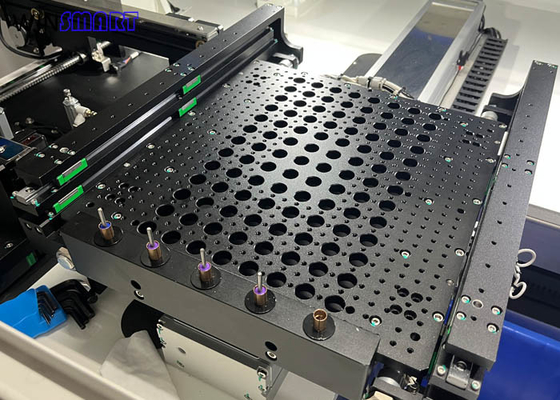

2. Функция автоматической смены инструмента, позволяет хранить 5 бит на каждый стол, в общей сложности 10 бит.

Макс 100000 оборотов в минуту Высокая скорость Двойной стол Встроенный ПКБ маршрутизатор Машины Точность ± 0,05 мм 3

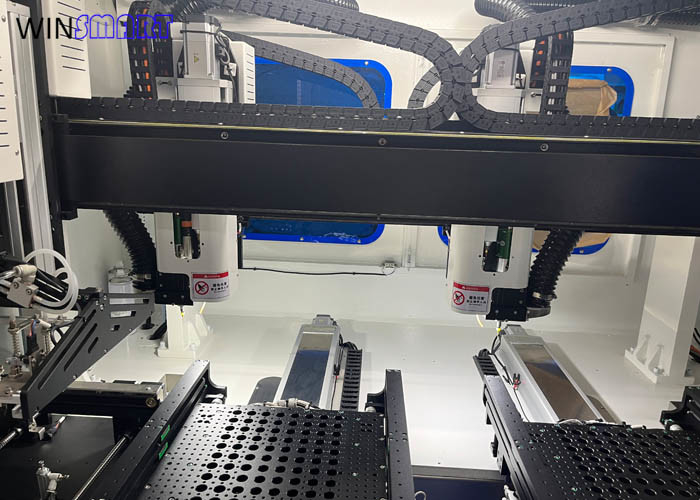

3. Структура шпинделя, он принимает SycoTec высокоскоростной шпиндель 4033 с максимум 100000 вращений в минуту и ESD кисти.

Макс 100000 оборотов в минуту Высокая скорость Двойной стол Встроенный ПКБ маршрутизатор Машины Точность ± 0,05 мм 4







Причины, почему вы выбрали нас:

1. Стабильность: основные компоненты оборудования импортируются.

2Профессионал: у нас много запатентованных технологий в индустрии автоматизации.

3Инновации: мы всегда стремились к разработке оборудования, которое экономит больше труда, высоко автоматизировано и имеет лучшую универсальность.

4. Быстрый: ответ на запросы клиентов в течение 1 часа, и обеспечить решение в течение 2 часов.
