машина маршрутизатора пкб депанелинг
>
Машины с двойным шпинделем и двойным столом для встроенного расшифровки ПКБ

Машины с двойным шпинделем и двойным столом для встроенного расшифровки ПКБ

Brand Name: Winsmart
Model Number: СМТИР500
MOQ: 1 комплект
цена: USD20000-80000
Packaging Details: Коробка из фанеры
Payment Terms: T/T, L/C, Western Union
Detail Information
Место происхождения:
китайский
Сертификация:
CE
Подача печатной платы:
Автомобиль
Разгружать PCB:
Автомобиль
Скорость вращения шпинделя:
100,000RPM
Позиционирование печатной платы:
Индивидуальное приспособление
Рабочий стол:
2
количество шпинделя:
2
Рабочая зона:
300х300мм, можно настроить
точность резки:
± 0,05 мм
Маршрутизация Бит Диа:
00,8-3,0 мм
Имя:
Двойной шпиндель ПКБ-диапазонный роутер
Поставка способности:
100 комплектов в месяц
Выделить:

Машины для выделения панелей из двух столов ПКБ

,

100

,

Устройство для очистки панелей ПКБ

,

Встроенная машина маршрутизатора PCB Depaneling

Product Description

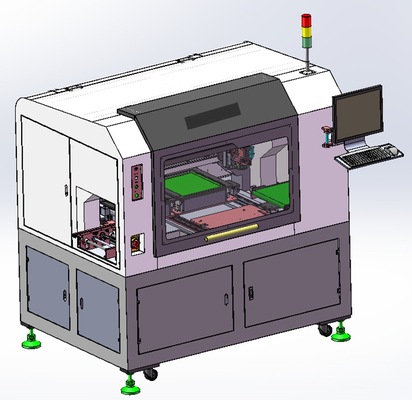

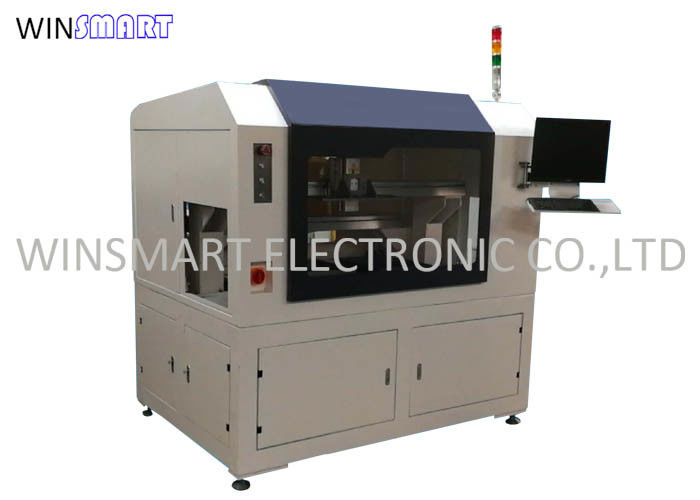

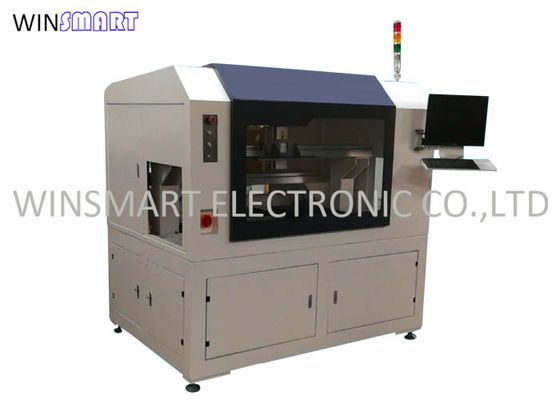

Машины с двойным шпинделем и двойным столом для встроенного расшифровки ПКБ





Устройство с двойным спиндом и двойным столом ПКБ-маршрутизатора:

1.Оборудование на оси XYZ и оси питания использует высокоточные пылезащитные модули с точностью ± 0,01 и хорошим эффектом пылезащиты
2Структура питания использует магнитное всасывание, которое легко менять продукты и обладает сильной универсальностью.
3.Оснащенный функцией обнаружения точки MARK и автоматической коррекции
4Быстрое и простое программирование для переключения продукта
5. Способен программировать матрицу и программировать короткие пути
6Функции быстрого редактирования для копирования, модификации и общего замещения полных программ
7. Поддержка различных программ для 2 рабочих столов
8Испытания по управлению сроком службы инструмента
9.Функция оптимизации общего пути
10. Резервный порт MES и порт робота
11.Функция обнаружения разрыва резака
12- опциональный сканер штрих-кодов и функция автоматической смены инструментов



Указание на ПК-маршрутизатор с двойным спиндом с двойной таблицей:

Категория Описание Параметр

Система распознавания



Автоматические точки обнаружения Поиск и локализация цветного изображения
Камера Импортируемая цветовая камера с разрешением 0,008 мм/пиксель
Размер FOV 6*5 мм
Освещение Круговая структура, белый источник света
Скорость обработки изображения Время обработки экрана < 300 мс/FOV

Механическая система



Антистатические меры ЭСД кисть
Размер ПКБ 300х450 мм
Точность резки ± 0,05 мм
Скорость резки 0-200 мм/сек
Толщина ПКБ 00,5-3,0 мм
Проверка инструмента Устройство сломано и замена просьба
Платформа XYZ Движение Сервомотор, модуль движения, высокоточный винт и направляющая рельса
Скорость вращения шпинделя Максимум 100 000 оборотов в секунду
Повторяемость ± 0,01 мм
Скорость движения 1000 мс/сек

Операционная система



Система эксплуатации Победа 10
Выявление Функция автоматического обнаружения запуска
Программное обеспечение AutoCut Особенность Обработка данных может быть изучена с помощью CCD
Интерфейс Данные о графическом производстве и обработке
Маркировка Максимальная точка отметки 2 балла
Скорость распознавания < 0,5 сек/знак

Система управления



ПК ПК
Дисплей 17 ̊ ЖК
Прочие Вес 800 кг.
Электрическое питание Обменное давление 220 В, 50 Гц
Доставка воздуха > 4,5 кг/см3
Шум 75±5 дБ ((А))
Цвет Белый



Параметры маршрутизатора PCB с двойным спиндом и двойным столом:

1Рабочий стол: два
2Размер ПКБ ((L*W*H(мм): 50*50*0,3-300*300*3.0
3.Шпиндель: SycoTec 4033AC-ESD, максимум 100000 оборотов в минуту
4Диаметр бита маршрутизации:00,8-3,0 мм
5Разгрузка ПКБ:Плоский ремень
6.Срезная траектория: прямая линия/дуга/круг/Л-образная/У-образная/квадратная
7. Позиционирование CCD: 5 миллионов пикселей
8.MES,соединение:API,Функция:Процессная инспекция и транзит продукции
9- Конфигурируйте статический удаление
10.Обнаруженный нож
11*Наблюдение за диктацией резака
12.Идентификация МАРКЫ: Медь, оцинкованная (коаксиальный источник света)
13.Сбор: самостоятельное всасывание, всасывание внизу как всасывание всей платформы, обеспечивающее, чтобы поверхность доски была свободна от пыли после резки
14.Высота нижней части оборудования над землей ≥ 100 мм (нижняя канавка проводки)
15Точность резки: ≤ ± 0,05 мм
16Повторяемость: ≤ ± 0,01 мм



Двойной шпиндель двойной стол ПКБ маршрутизатор Подробности:

1Ширина автоматически регулируется в соответствии с разными досками.

Машины с двойным шпинделем и двойным столом для встроенного расшифровки ПКБ 0



2Установка Y-оси использует высокоточные полностью закрытые модули, двойное движение Y-оси, хороший эффект предотвращения пыли и точность до ± 0.02. Механизм фиксации имеет полностью автоматическую функцию пластинки давления, чтобы предотвратить перемещение продукта во время резки. Эффективно улучшить качество продукта.

Машины с двойным шпинделем и двойным столом для встроенного расшифровки ПКБ 1





3Независимый двойной шпиндель, который повышает производительность в 1,5 раза по сравнению с одним шпинделем.

Машины с двойным шпинделем и двойным столом для встроенного расшифровки ПКБ 2

4Эта машина для расшифровки ПКБ поставляется с промышленным пылесосом.

Машины с двойным шпинделем и двойным столом для встроенного расшифровки ПКБ 3





Двойной шпиндель двойной стол ПКБ маршрутизатор Основные аксессуары:

Положение Описание Бренд Примечание
1 Сервомотор и драйвер Panasonic
2 Цилиндр, электродинамический клапан SMC, AirTAC, FESTO
3 Компьютер Промышленный ПК
4 Фотоэлектрический переключатель, ограничительный переключатель, переключатель близости ОМРОНСИК
5 Свинцовый прут TBIHIWINTHK
6 Железная дорога HIWIN/PMITHK
7 Электрические компоненты, такие как контакторы и воздушные переключатели CHINT
8 Свинцовый SycoTec
9 Чище Промышленный пылесос высокой мощности
