Подробная информация о продукте:
|
| Состояние: | 100% новое | гарантия: | 12 месяцев |
|---|---|---|---|
| Тип PCB: | Отверстия печати | Опаковка: | Случай переклейки |
| Применение: | Электронное производство | Система управления: | PLC |
| Размер машины: | 1000*1000*1400 мм | Машины: | 500 кг |
| Материал: | Алюминий, FR4, FPC и т.д. | Максимальная питаясь скорость: | 100mm/s |
| Макс. Ударная сила: | 20T | Размер Максимальн Punching: | Настраиваемый |
| Максимальн Punching Толщина: | 2mm | Режим работы: | Руководство/автоматическое |
| питание: | 220V/50Hz | Наименование продукта: | Пневматическая машина для пробивания ПХБ |
| Точность штамповки: | ±0,1 мм | Ход: | 50 мм |
| Высокий свет: | Машина для пробивания печатных плат 10 тонн,ПЛК ПКБ пробивальная машина,Пневматическая перфорационная ПКБ-машина |
||

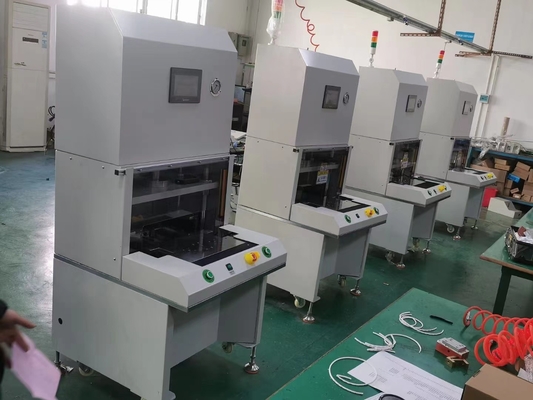

10 тонн Пневматическая ПХБ пробивающая машина 10S Время цикла повышение производительности
Пневматическая ПХБ перфорационная машина Введение:
Машина для пробивания пневматических печатных плат 10 тонн - это специализированное оборудование, предназначенное для эффективного пробивания отверстий или слотов в печатных платах (ПКБ).Он использует пневматическую силу, чтобы обеспечить высокий уровень ударной силыЭта машина с временем цикла 10 секунд специально разработана для повышения производительности в процессах производства печатных плат.
ПКБА перфорационная машина с точной перфорационной формой:
Пневматическая машина для пробивания ПХБОсобенности:
1. Высокая пробивающая сила: машина оснащена пневматической системой, обеспечивающей пробивающую силу 10 тонн. Это обеспечивает эффективное и надежное пробивание отверстий или слотов в ПХБ.
2Быстрое время цикла: быстрое время цикла машины в 10 секунд позволяет быстро работать с перфорацией, что способствует повышению производительности и сокращению времени цикла производства.
3Пневматическая система управления: машина использует пневматическую систему управления, которая обеспечивает точную и последовательную работу перфорации.Он обеспечивает надежный контроль над силой прокола и обеспечивает точное размещение отверстия или слота.
4. Настраиваемые шаблоны пробивания: машина может быть настроена для размещения различных шаблонов пробивания на основе конкретных конструкций и требований PCB.Это позволяет гибкости в отверстие или слот размещения.
5Простая работа: машина имеет удобные для пользователя элементы управления и интерфейсы, что позволяет операторам легко настраивать параметры перфорации, регулировать настройки и контролировать работу машины.
Пневматическая машина для пробивания ПХБФункция:
Эта перфорационная машина для печатных плат может быть использована для отделки печатных плат в различных отраслях промышленности.Он предлагает простой для установки пробивания умирает с изменяемым инструментамиМашина также имеет удобную загрузку и разгрузку ПКБ с ее легкой эксплуатацией.Машина с воздушным баллоном имеет безопасную защитную систему и может быть пригодна для различных применений.
Пневматическая машина для пробивания ПХБСпецификации:
| Рабочая зона | 460*320 мм |
| Рабочее давление | 00,45-0,7 МПа |
| Точность резки | ± 0,05 мм |
| Время цикла | 7-15 секунд |
| Пневматическая сила | 10T |
| Толщина ПХБ/ФПК | 0.08-3.5 мм |
| Материал из ПХБ/ФПК | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Режим резки | Удар |
| Тип ПХБ | Таблички |
| Рабочая собственность |
ЖК-дисплей, автоматически записывает количество переработанные продукты, автоматическое пробивание |
| Порт передачи | Международный стандарт |
| Загрузка ПКБ | Учебное пособие |
| Выравнивание ПКБ | Пробивание формы |
| Язык операции | Английский язык |
| Инсульт | 50 мм |
| Высота плесени | 170 мм |
| Сила | 380/220В |
| Зажигалка | 3А |
| Размер машины | 820x740x1750 мм |
| Машины | 680 кг |
Пневматическая ПКБА пробивающая машина:
1. Подготовка: убедитесь, что машина правильно установлена и подключена к источнику сжатого воздуха.
Программирование: нет необходимости программировать, настраиваемые формы экономия времени программы. Ручная загрузка досок на форме, нажмите кнопку "Пуск" для прокола.
Позиционирование: точно выровняйте ПКБ внутри формы пробивания машины, гарантируя, что желаемые места пробивания выровняются с инструментами пробивания или штампами.
Активация: активирование пневматической системы управления машины путем запуска процесса ударения.который запускает пневматическую систему для наложения ударной силы.
Перфорация: машина будет накладывать пневматическую силу на перфорационные инструменты или штампы, которые проникнут в ПКБ, создавая желаемые отверстия или отверстия.Операция перфорации должна проводиться в течение указанного цикла времени в 10 секунд..
Проверка: после завершения процесса пробивания, проверьте пробитый ПКБ, чтобы убедиться, что отверстия или слоты расположены точно и соответствуют требуемым спецификациям.
Пневматическая ПКБА пробивающая машина Приложения:
Производство электроники: машина используется в производстве печатных плат для различных электронных устройств, таких как потребительская электроника, телекоммуникационное оборудование и промышленные системы управления.
Прототипирование ПКБ: на этапе прототипирования машина помогает создавать отверстия или слоты в ПКБ для размещения компонентов и испытаний.
Сборка печатных плат: пробитые отверстия или слоты в печатных плат облегчают вставку электронных компонентов во время сборки.
Производство печатных плат на заказ: машина подходит для изготовления специально разработанных печатных плат, которые требуют точного размещения отверстий или слотов.
