Подробная информация о продукте:
|
| Рабочая зона: | 600x600mm | Резать путь: | Бесконтактный |
|---|---|---|---|
| Поле лазера: | 40x40мм | Тип лазера: | Твердотельный лазер |
| Лазерный бренд: | Optowave | Имя: | УЛЬТРАФИОЛЕТОВЫЙ автомат для резки лазера |
| Высокий свет: | УФ-лазерная резка 20 Вт,600x600 мм УФ-лазерная резка,лазерный резак с печатной платой с гибкой схемой |
||

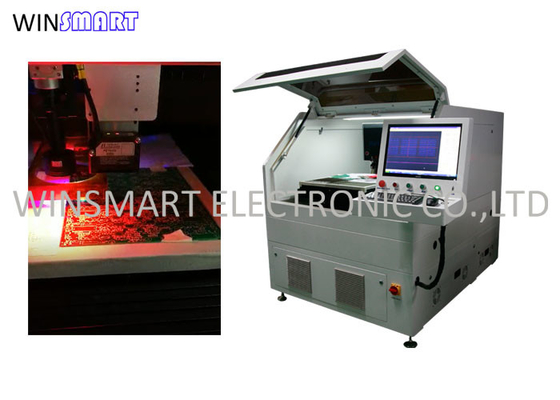

600x600mm Flex Circuit Printed Board 20W UV Laser Cutting Machine
Применение УФ-лазерной резки:
Он подходит для микрообработки различных материалов, включая печатные платы, FPC и мягкие и твердые комбинированные платы (включая собранные печатные платы) толщиной менее 0,8 мм.
Особенности УФ-лазерной резки:
1. Отсутствие стресса: специальные транспортные средства взаимодействуют с лазерной обработкой, даже если компоненты находятся очень близко к траектории резки, эффект стресса отсутствует.
2. Точный контроль теплового воздействия: выберите соответствующий тип лазера в соответствии с различными требованиями к тепловому воздействию и сотрудничайте с соответствующими параметрами лазерной обработки, чтобы минимизировать тепловое воздействие.
3. Обработка очистки: лазерная обработка сажи выполняется в режиме реального времени в процессе обработки, чтобы минимизировать воздействие сажи на компоненты схемы.
4. Многофункциональность: он подходит не только для точной резки и сверления мягких пластин, твердых пластин и мягких жестких комбинированных пластин различной толщины, но также подходит для резки и сверления других материалов, таких как стекло, керамика, тонкие металлические пластины. и так далее.
5. Безопасность: зона обработки полностью закрыта для обеспечения безопасности процесса обработки;Разработан в соответствии с электрическими стандартами Китая и ЕС.
6. Автоматизация: открытые порты зарезервированы для облегчения адаптации системы управления питанием, автоматической системы загрузки и разгрузки и системы MES для удовлетворения различных потребностей автоматизации.
7. Высокая скорость и высокая точность: высокоскоростная и высокоточная мобильная система X / Y / Z, механизм компенсации идеальной точности, включая компенсацию точности по одной оси.
компенсация точности плоскости и компенсация точности области сканирования.Система управления движением оснащена ПЗС-системой позиционирования по контрактной оси для обеспечения высокой скорости и высокой точности в процессе обработки.
8. Высокая степень свободы: различные наносекундные, пикосекундные ультрафиолетовые и зеленые лазеры доступны для удовлетворения различных потребностей обработки.
Спецификация УФ-лазерной резки:
| Лазер | Полностью твердотельный УФ-лазер с диодной накачкой и модуляцией добротности |
| Длина волны лазера | 355 нм |
| Лазерный источник | Оптоволновый УФ 15 Вт при 30 кГц |
| Точность позиционирования рабочего стола линейного двигателя | ±2 мкм |
| Точность повторения рабочего стола линейного двигателя | ±1 мкм |
| Эффективное рабочее поле | 600 мм x 600 мм (настраиваемый) |
| Платформа | Мрамор |
| Подача печатной платы | Руководство |
| Разгрузка печатных плат | Руководство |
| Материал печатной платы | ФПК, ФР4 |
| Лазерный бренд | Оптовейв |
| Напряжение при резке | Не |
| Гербер Импорт | Да |
| Операционная система | Выиграть 10 |
| Путь резки | Круг, Линия, Точка, Дуга |
| Скорость сканирования | 2500 мм/с (макс.) |
| Рабочее поле | 40ммх40мм |
Принцип УФ-лазерной резки:
Принцип работы станка для лазерной резки печатных плат заключается в облучении поверхности печатной платы высокоэнергетическим лучом и осуществлении резки материалов печатных плат методом испарения путем управления такими параметрами, как плотность энергии луча, частота, скорость и время обработки.
