Подробная информация о продукте:
|
| Питаться PCB: | Авто | Разгрузка печатных плат: | Авто |
|---|---|---|---|
| Скорость вращения шпинделя: | 60000rpm | Позиционирование печатной платы: | Индивидуальное приспособление |
| Рабочий стол: | 2 | Имя: | Фрезерный станок с ЧПУ Фрезерный станок для печатных плат |
| Высокий свет: | Автоматический фрезерный станок с ЧПУ ESD,фрезерный станок с ЧПУ с двойным столом,полностью автоматический фрезерный станок для печатных плат |
||

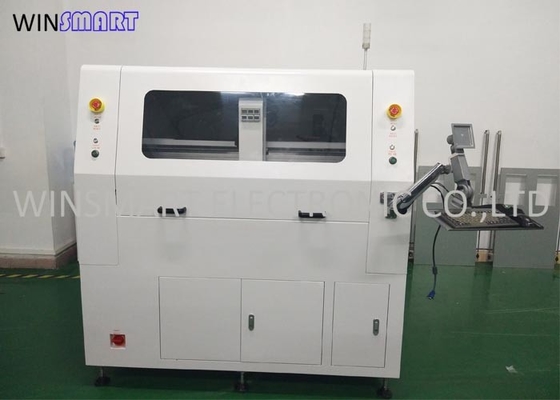

ESD Dual Table Полностью автоматический фрезерный станок с ЧПУ PCB Router Machine
Фрезерный станок с ЧПУ для печатных плат
1. Полная замкнутая петля пути резки, отслеживание ошибок в реальном времени, обратная связь, компенсация, это интеллектуальная система высокого класса.
2. Использование импортного раздельного ПЛК, нарушение традиционной компьютерной платы управления ПЛК, более высокая стабильность и более сильная защита от помех.
3. Простота в эксплуатации и более высокие показатели безопасности, 0,5-0,7 секунды на точку резки.
4. Нижняя система вакуумной очистки, без пыли.
5. Двойные рабочие столы для высокой производительности.
Фрезерный станок с ЧПУ PCB Router Спецификация:
| Модель | СМТ-IR500 |
| Размер машины | 1550(Ш)x1200(Г)x1600(В) |
| Вес машины | 900 кг |
| Мотор | 7-осевой серводвигатель переменного тока |
| Повторяемость | ±0,02 мм |
| Точность резки | ±0,05 мм |
| Разрешение | ±0,02 мм |
| Рабочие столы | 2 |
| способ позиционирования печатной платы | отверстия для штифтов или лишняя кромка печатной платы |
| Подача/выгрузка панелей | автоматический |
| Площадь фрезерования | 300x350мм |
| Толщина печатной платы | 0,3-3 мм |
| шпиндель | СикоТек |
| Максимальная скорость шпинделя | 80000 об/мин/ ПАЗ |
| Способ охлаждения | воздушное охлаждение |
| Биты маршрутизации | ручка диаметром 3,175 мм |
| Путь замены бита маршрутизации | руководство |
| Лазерная альтиметрическая система | Автономная функция вакуумной продувки |
| Мощность вакуумной системы | 63 л/мин |
| Чистая сила | очиститель воздуха 3 л.с. |
Рабочий процесс фрезерного станка с ЧПУ для печатных плат:
1. Автоматическая подача печатной платы из буфера OK/NG.
2. Всасывающая система берет печатную плату и кладет панель на левый стол.
3. Закрепите печатную плату на левом столе с помощью системы блокировки и начните разборку панелей.
4. Всасывающая система выбирает PCBA и одновременно кладет панель на правый стол.
5. Закрепите печатную плату на правом столе с помощью системы блокировки и начните разборку панелей.
6. Когда печатные платы, отделенные от левого стола, готовы, всасывающая система подбирает отдельные платы и укладывает их на плоский разгрузочный конвейер для следующей обработки.
7. Фрезерный станок начинает резать доски правого стола, когда закончит работу левого стола.
8. Отходы ПХД будут выброшены в ящик для отходов.
9. Повторяйте описанные выше шаги и все время продолжайте разделять панели.
Операционная система фрезерного станка с ЧПУ:
1. Рабочий интерфейс: Windows 10
2. Визуальная система: цифровая камера высокого разрешения / система технического зрения Cognex.
3. Программирование:
а.Координаты сканирования AOI/CCD
б.Функция копирования пленки под углом
в.Изменить координаты, ccd автоматически синхронизируется
д.Другие функции: компенсация диаметра инструмента, советы по очистке пылесборника

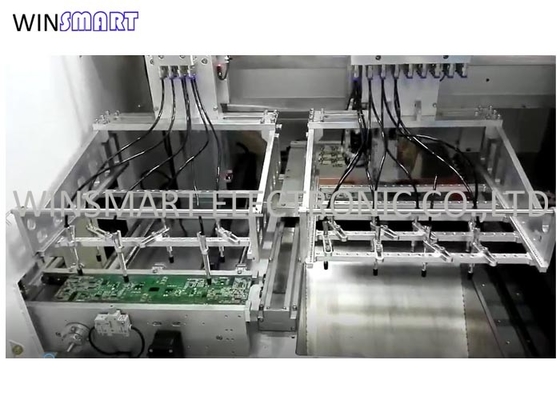

Структура фрезерного станка с ЧПУ для печатных плат:
