Подробная информация о продукте:
|
Рабочая станция: | 2 | Соединение PCB: | Филируя соединения |
---|---|---|---|
Материал PCB: | FR4 и MCPCB | Применение: | Панель платы PCBA |
Резать точность: | ±0.05mm | Направлять бит: | Dia 0.8-2.5mm |
Утверждение CE: | Да | Название продукта: | Автоматический автомат для резки PCB |
Высокий свет: | Автоматический автомат для резки PCB,Автомат для резки PCB FR4 MCPCB,800u напрягают машину маршрутизатора PCB |
Автоматический автомат для резки PCB чем 800u напрягает машину маршрутизатора PCB
Автоматическое описание автомата для резки PCB:
Для того чтобы улучшить выход производства платы с печатным монтажом (PCB) и линейную скорость держателя поверхности (SMT), плата с печатным монтажом обычно конструирована как большая доска, которая будет разделена в много более небольших одиночных доск PCB небольших путем использование оборудования машины PCB depaneling в конечном продукте. Эту большую доску PCB можно вызвать панелью. Эта большая панель разделена в небольшие части. В различных процессах продукта, она может быть разделена после SMT, после ICT, после сваривать через-отверстие SMT, или перед собранием конечного продукта.
Автоматические особенности автомата для резки PCB:
1. Высокоскоростной шпиндель: высокоскоростной моторизованный шпиндель принимает импортированный мотор шпинделя широко используемый в маршрутизаторе PCB индустрии лидирующем depaneling. Шпиндель имеет преимущества быстрого хода (60000rpm/минуты), длинного срока службы, удобных загрузки и разгружать, ровной поверхности вырезывания и отсутствие заусенцев. Он также оборудован с первоначальным преобразователем частоты шпинделя для того чтобы сделать мотор шпинделя имеет более длинный срок службы, более высокое расстояние силы вырезывания и понижает влияние повышения температуры.
2. система зрения: высокий CCD цвета пиксела и большой объектив увеличения, который могут помочь программе уча и редактируя функциям симуляции. Автоматическая система располагая коррекции метки улучшает точность вырезывания, предотвращает неправильное вырезывание субстрата когда доска нет на месте, и делает ее более быстрым для копирования левых и правых программ и моделей переключателя. Функцию кода штриховой маркировки чтения можно выбрать для чтения, для сохранения или для того чтобы загружать 1D/2D кода штриховой маркировки, который удобен для traceability и цифрового управления.
3. располагать корабля: Монтажная плата PCBA осуществляет высокоточное вырезывание, имеет понятный каждому осмотр, и представление линии тела стабилизировано и надежно.
Автоматическая спецификация автомата для резки PCB:
Машина маршрутизатора | |
X/Y режа скорость | 0 ~100mm/s |
Точность повторимости | ± 0.01mm |
Режим контроля X/Y1/Y2/Z | Промышленный IPC и ПК |
Режим управляемый X/Y1/Y2/Z | Мотор сервопривода AC |
Деятельность и хранение данных | ПК |
Резать точность | ± 0.05mm |
Скорость шпинделя | 60000rpm (Германия KKAVO) |
Электропитание | 220V/110V |
Воздушное давление | 4.5kg/cm 2 |
Тариф силы | 1.8KW |
Пылесос | |
Режим | Поднимающий вверх или нижний |
Электропитание | 380V |
Вверх по более чистому размеру | L650*W400*H1350mm |
Нижний более чистый размер | L665*W635*H1650mm |
Автоматическое обслуживание автомата для резки PCB:
1. Необходимо проверить ли материалы падая от электрического шкафа. Если так, для этого нужно быть очищенным во времени и поддерживал ежедневно. О методе обслуживания фронта и задних панелей хозяина: фронт и задние панели потребности хозяина быть обтертым каждый день.
2. метод проводки и обслуживания мотора XYZ датчика предела начала: вообще, датчик будет обтерт с внешним пятном пыли и масла раз в день.
3. О методе обслуживания плиты утюга на дне главного двигателя: если части падают, то им нужно извлечься и замениться во времени.
4. О методе обслуживания трехочковой комбинации: проверите ли вода в чашке водяного фильтра каждый день. Если вода, то пресса желтый сток, который нужно извлечь ее.
5. метод обслуживания шпинделя: оботрите и очистите шпиндель когда машина останавливает работать изо дня в день.
6. метод обслуживания пылесоса: оботрите и очистите пылесос после стопов машины работая каждый день.

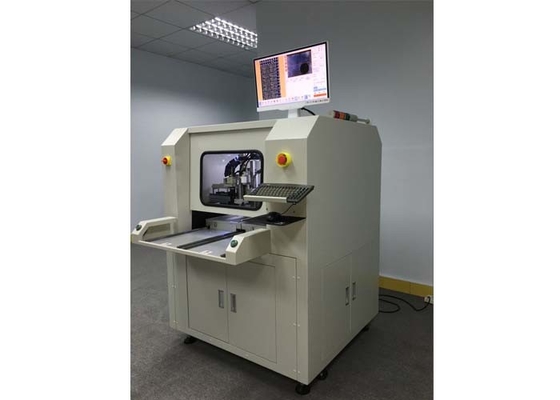

Автоматические фото автомата для резки PCB:
