Подробная информация о продукте:
|
Тип PCB: | Доски платы | Материал PCB: | FR4, алюминий |
---|---|---|---|
Толщина PCB: | 0.8-3.0mm | Сертификат: | Утверждение CE |
Резать точность: | ±0.05mm | По испытаниям отчет: | Обеспеченный |
Рабочая зона: | Двойной, 320x320mm | Резать скорость: | 1-100mm/s |
Гарантия: | 12 месяца | Название продукта: | Разъединение PCB |
Высокий свет: | Semi автоматический маршрутизатор PCB Win10,Маршрутизатор PCB CE Semi автоматический,машина маршрутизатора PCB Depaneling 0.8mm |
Разъединение системы PCB деятельности выигрыша 10, полуавтоматный маршрутизатор PCB
Особенности машины разъединения PCB:
1. таблицы деятельности 2-скольжения для высокообъемной продукции.
2. Оно имеет более низкий стресс для защиты PCBA обеспечить ровную режущую кромку.
3. Мотор Panasonic и шпиндель SycoTec использованы для шума свободного и точного вырезывания.
4. Опционное sytem верхнего и нижнего вакуума очищая доступно для требований к различных клиентов.
5. Камера Германии и система CCD для автоматического выравнивания.
6. Система деятельности выигрыша 10 и различное разрешение деятельности делают систему легкий работают.
7. Опционные блок развертки и система отслеживания штрихкода доступны.
Спецификации машины разъединения PCB:
Общий | |
Размеры (W*D*H) | 1250mm*1650mm*1450mm |
Вес | 750KG |
Возмещенная высота | 60~110mm |
Манипулятор | |
Тип мотора | Серия JiaBao |
Располагать повторимость | 0.001mm |
Рабочая зона оси (максимальная) | 650mm*560mm*50mm |
Рабочая станция | |
Фиксирование PCB | стандарт, специализация |
Нагружать PCB/разгружая | руководство |
Размер PCB (максимальный) | 320*320mm |
PCB толстый (максимальный) | 5mm |
Fixturing | |
Ригидность fixturing | Подгонянный сделайте приспособление |
Фиксирование Fixturing | машинное оборудование |
Мотор шпинделя | |
Сила | 150W |
Шпиндель | 60000rpm/min |
Защитите | собственная личность/охлаждать ветра |
Резец изменения | Специализация |
Направлять возможность | |
Режущ скорость (максимальную) | 80mm/s |
Управляющ скоростью (максимальной) | 2500mm/s |
Точность вырезывания | 0.01mm |
Система вакуума | |
Сила вакуума | 3.5KW AC 380V |
Вакуум | отвес |
Общие назначения | |
Сила | 2.0KW AC380V |
Подача воздуха | 4-6KG/cm2 |
Программирование | |
Программа редактирует | Последовательно |
Функция редактирует | Линия, дуга, circula, U-кривая |
Хранение программы | HDD |
Система зрения | CCD цвета SONE |
смещение филируя резца | АВТОМОБИЛЬ |
Установка вакуума | АВТОМОБИЛЬ |
Мониторы деятельности | |
Iindicator | Государство машины Iindicator |
проверка инструмента | Автоматическая жизнь инструмента обнаружения, польза испытания времени |
Мотор защитить | Имейте перегревать, перегрузка, функция предохранения от низшего напряжения |
мотор над проверкой загрузки | Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения |
Время инструмента годное к употреблению | Автоматическая жизнь инструмента обнаружения, |
Статистика данных | Отдельная модель доски, отделяя отсчет, разнообразные считая методы |
Показатель ошибки | Программное обеспечение автоматически записывает всю память сигналов тревоги машин |
III. точность | |
Точность оси | 0.001mm |
Резать точность | 0.1mm |
IV. безопасность | |
Рабочая зона защищает | С 4 загерметизированная защита |
Датчик двери | Спереди и сзади датчик микропереключателя двери безопасности (опционный) |
Кнопка стоп требования |
Применение машины разъединения PCB:
Оно широко использовано в электронных промышленностях изготовляя, как мобильный телефон, автомобильная электроника, приборы домочадца электрические, мобильный телефон, освещение СИД, медицинская промышленность, etc.

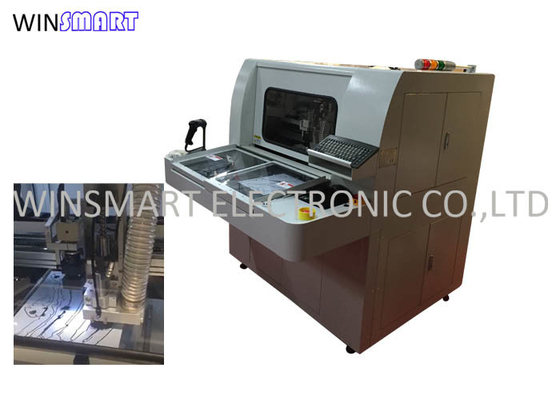

Фото машины разъединения PCB:
