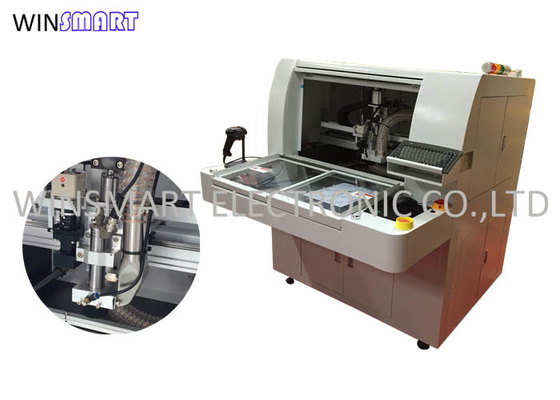

Semi автоматическая верхняя машина максимальное 100mm/S маршрутизатора PCB CNC вырезывания режа скорость

Semi автоматическая верхняя машина максимальное 100mm/S маршрутизатора PCB CNC вырезывания режа скорость
Semi Auto Top Cutting CNC PCB Router Machine Max 100mm/S Cutting Speed
Semi автоматическая верхняя машина максимальное 100mm/S маршрутизатора PCB CNC вырезывания режа скорость Semi автоматическая верхняя машина максимальное 100mm/S маршрутизатора PCB CNC вырезывания режа скорость

Большие изображения :  Semi автоматическая верхняя машина максимальное 100mm/S маршрутизатора PCB CNC вырезывания режа скорость

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Winsmart
Сертификация: CE
Номер модели: SMTR09
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: USD1-100000
Упаковывая детали: Случай переклейки
Время доставки: 5-10 дней
Условия оплаты: T/T, L/C, западное соединение
Поставка способности: 100 наборов/месяц

Semi автоматическая верхняя машина максимальное 100mm/S маршрутизатора PCB CNC вырезывания режа скорость

описание
Резать режим: Верхнее вырезывание Пылесос: Опционные верхнее и нижний
Толщина PCB: 0.8-3.0mm Преимущество: Двойные таблицы
Резать точность: ±0.05mm Начало: Китай
Гарантия: 1 год Резать скорость: 1-100mm/s
Уборщик: Опционная верхняя и нижняя система вакуума Название продукта: Машина маршрутизатора PCB CNC
Высокий свет:

Верхняя машина маршрутизатора PCB CNC вырезывания

,

машина маршрутизатора PCB CNC 100mm/S

,

Semi автоматический автомат для резки PCB CNC

Полу-автоматическая верхняя машина максимальное 100mm/s маршрутизатора PCB CNC вырезывания режа скорость


Функции машины маршрутизатора PCB CNC:
Машина маршрутизатора PCB depaneling машина используемая для того чтобы отделить незаконные доски PCB соединенные отверстиями печати. Также как автомат для резки кривой PCB, настольная машина маршрутизатора PCB, машина разделителя PCB отверстия печати. Машина маршрутизатора PCB depaneling важный процесс в процессе производства PCB. Маршрутизатор PCB ссылается на резать графики требуемые клиентом через бит согласно программе обработки конструированной проектом. Когда филируя резец будет несен в определенной степени, он сломает нож и приведет к утечке. Если доска продукции с хорошим битом не поставлена к клиенту согласно требованиям к клиента, то PCBA (плата с печатным монтажом + собрание ссылаются на весь процесс доски PCB пустой пропуская через SMT и после этого погружение вставляемое) нельзя успешно установить на продукт, приводящ в сдавать в утиль PCBA.
Если толщина доски PCB равна к или больше чем длина инструмента, то вращение фиксированной структуры над инструментом сгорит доску PCB во время грубой трассы. Во избежание повреждению гореть доску PCB причиненный вращением фиксированной структуры над инструментом, фиксированная структура нужно сформировать зазор с доской PCB.


Преимущества машины маршрутизатора PCB CNC:
1. таблицы 2-скольжения
2. Низкий стресс
3. Ровная режущая кромка
4. Manul нагружая /unloading
5. Система CCD для точного вырезывания
6. Регулируемое 1-100mm/s режа скорость

Особенности машины маршрутизатора PCB CNC:
1. Тип одиночный автомат для резки таблицы стенда, со скоростью до 100mm/s и скорость располагать 500mm/S.
2. Непрерывное вырезывание без перерыва во время нагружать и разгружать.
3. Высококачественная система вращая вала позволяет система ускорить ход и замедлять быстро, уменьшить времени синхронизации, улучшить урожайности и поддержать высокой точности.
4. Используйте высококачественное оборудование для обеспечения высоких ригидности и высокой эффективности.
5. Все направляющие винты покрыты для предотвращения пыли и грязи от входа, для того чтобы улучшить срок службы и представление вращая вала.

Спецификации машины маршрутизатора PCB CNC:

Общий
Размеры (W*D*H)1250mm*1650mm*1450mm
Вес750KG
Возмещенная высота60~110mm
Манипулятор
Тип мотораСерия JiaBao
Располагать повторимость0.001mm
Рабочая зона оси (максимальная)650mm*560mm*50mm
Рабочая станция
Фиксирование PCBстандарт, специализация
Нагружать PCB/разгружаяруководство
Размер PCB (максимальный)320*320mm
PCB толстый (максимальный)5mm
Fixturing
Ригидность fixturingПодгонянный сделайте приспособление
Фиксирование Fixturingмашинное оборудование
Мотор шпинделя
Сила150W
Шпиндель60000rpm/min
Защититесобственная личность/охлаждать ветра
Резец измененияСпециализация
Направлять возможность
Режущ скорость (максимальную)100mm/s
Управляющ скоростью (максимальной)2500mm/s
Точность вырезывания0.01mm
Система вакуума
Сила вакуума3.5KW AC 380V
Вакуумотвес
Общие назначения
Сила2.0KW AC380V
Подача воздуха4-6KG/cm2
Программирование
Программа редактируетПоследовательно
Функция редактируетЛиния, дуга, circula, U-кривая
Хранение программыHDD
Система зренияCCD цвета SONE
смещение филируя резцаАВТОМОБИЛЬ
Установка вакуумаАВТОМОБИЛЬ
Мониторы деятельности
IindicatorГосударство машины Iindicator
проверка инструментаАвтоматическая жизнь инструмента обнаружения, польза испытания времени
Мотор защититьИмейте перегревать, перегрузка, функция предохранения от низшего напряжения
мотор над проверкой загрузкиИмейте перегрузку, линия нормальный, функция предохранения от низшего напряжения
Время инструмента годное к употреблениюАвтоматическая жизнь инструмента обнаружения,
Статистика данныхОтдельная модель доски, отделяя отсчет, разнообразные считая методы
Показатель ошибкиПрограммное обеспечение автоматически записывает всю память сигналов тревоги машин
III. точность
Точность оси0.001mm
Резать точность0.1mm
IV. безопасность
Рабочая зона защищаетС 4 загерметизированная защита
Датчик двериСпереди и сзади датчик микропереключателя двери безопасности (опционный)
Кнопка стоп требования


Параметры машины маршрутизатора PCB CNC:
1. Размер машины: 1250mm*1650mm*1450mm
2. Размер PCB: 320x320mm (стандарт)
3. Работая режим: верхнее вырезывание
4. Система вакуума очищая: верхняя или нижняя чистка
5. Напряжение тока пылесоса: 3 участок 380V 3.5KW
6. Резать точность: +-0.05mm
7. Резать скорость: 100mm/s
8. Материал PCB: FR4, MCPCB
