точность машины 0.05mm маршрутизатора CNC PCB шпинделя 60000rpm режа

точность машины 0.05mm маршрутизатора CNC PCB шпинделя 60000rpm режа

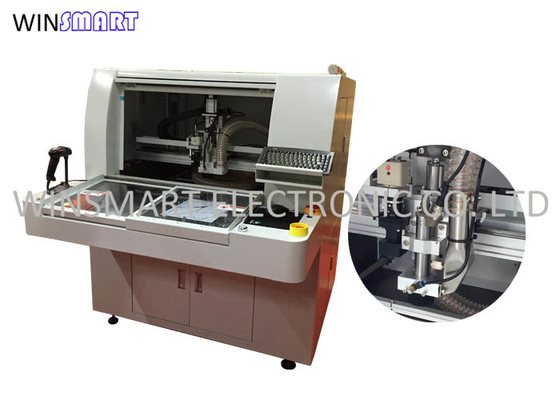

60000rpm Spindle PCB CNC Router Machine 0.05mm Cutting Precision
точность машины 0.05mm маршрутизатора CNC PCB шпинделя 60000rpm режа точность машины 0.05mm маршрутизатора CNC PCB шпинделя 60000rpm режа

Большие изображения :  точность машины 0.05mm маршрутизатора CNC PCB шпинделя 60000rpm режа

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Winsmart
Сертификация: CE
Номер модели: SMTR09
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: USD1-100000
Упаковывая детали: Случай переклейки
Время доставки: 5-10 дней
Условия оплаты: T/T, L/C, западное соединение
Поставка способности: 100 наборов/месяц

точность машины 0.05mm маршрутизатора CNC PCB шпинделя 60000rpm режа

описание
Тип PCB: Доски платы Материал PCB: FR4, алюминий
Толщина PCB: 0.8-3.0mm сертификат: Утверждение CE
Резать точность: ±0.05mm По испытаниям отчет: Обеспеченный
Рабочая зона: Двойной, 320x320mm Резать скорость: 1-100mm/s
Гарантия: 12 месяца Название продукта: Машина маршрутизатора CNC PCB
Высокий свет:

машина маршрутизатора CNC PCB шпинделя 60000rpm

,

маршрутизатор CNC PCB точности 0.05mm режа

,

машина маршрутизатора PCB Depaneling 3.0mm

машина маршрутизатора CNC PCB шпинделя точности 60000rpm 0.05mm режа





Применение машины маршрутизатора CNC PCB:

Оно широко использовано в электронных промышленностях изготовляя, как мобильный телефон, автомобильная электроника, приборы домочадца электрические, мобильный телефон, освещение СИД, медицинская промышленность, etc.



Функция машины маршрутизатора CNC PCB:

1. Эта машина маршрутизатора PCB использует бит маршрутизатора для того чтобы филировать FR4 и алюминиевые доски PCB.

2. Трасса требует что одиночные доски подключены путем филировать соединения.

3. Филируя резец филирует всю доску от более большой панели.

4. Оно приходит с верхней/нижней системой чистки вакуума.

5. Подгонянное приспособление сделано согласно различным применениям - обычно использованы алюминиевый джиг или система удерживания вакуума.



Особенности машины маршрутизатора CNC PCB:

1. Машина маршрутизатора PCB имеет таблицы деятельности 2-скольжения для высокообъемной продукции.

2. Оно имеет более низкий стресс для защиты PCBA обеспечить ровную режущую кромку.

3. Импортированные мотор и шпиндель использованы для шума свободного и точного вырезывания.

4. Опционное sytem верхнего и нижнего вакуума очищая доступно для требований к различных клиентов.

5. Высококачественная система CCD для обеспечения точного вырезывания, с автоматической располагая функцией.





Спецификации машины маршрутизатора CNC PCB:

Общий
Размеры (W*D*H) 1250mm*1650mm*1450mm
Вес 750KG
Возмещенная высота 60~110mm
Манипулятор
Тип мотора Серия JiaBao
Располагать повторимость 0.001mm
Рабочая зона оси (максимальная) 650mm*560mm*50mm
Рабочая станция
Фиксирование PCB стандарт, специализация
Нагружать PCB/разгружая руководство
Размер PCB (максимальный) 320*320mm
PCB толстый (максимальный) 5mm
Fixturing
Ригидность fixturing Подгонянный сделайте приспособление
Фиксирование Fixturing машинное оборудование
Мотор шпинделя
Сила 150W
Шпиндель 60000rpm/min
Защитите собственная личность/охлаждать ветра
Резец изменения Специализация
Направлять возможность
Режущ скорость (максимальную) 80mm/s
Управляющ скоростью (максимальной) 2500mm/s
Точность вырезывания 0.01mm
Система вакуума
Сила вакуума 3.5KW AC 380V
Вакуум отвес
Общие назначения
Сила 2.0KW AC380V
Подача воздуха 4-6KG/cm2
Программирование
Программа редактирует Последовательно
Функция редактирует Линия, дуга, circula, U-кривая
Хранение программы HDD
Система зрения CCD цвета SONE
смещение филируя резца АВТОМОБИЛЬ
Установка вакуума АВТОМОБИЛЬ
Мониторы деятельности
Iindicator Государство машины Iindicator
проверка инструмента Автоматическая жизнь инструмента обнаружения, польза испытания времени
Мотор защитить Имейте перегревать, перегрузка, функция предохранения от низшего напряжения
мотор над проверкой загрузки Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения
Время инструмента годное к употреблению Автоматическая жизнь инструмента обнаружения,
Статистика данных Отдельная модель доски, отделяя отсчет, разнообразные считая методы
Показатель ошибки Программное обеспечение автоматически записывает всю память сигналов тревоги машин
III. точность
Точность оси 0.001mm
Резать точность 0.1mm
IV. безопасность
Рабочая зона защищает С 4 загерметизированная защита
Датчик двери Спереди и сзади датчик микропереключателя двери безопасности (опционный)
Кнопка стоп требования
