Подробная информация о продукте:
|
| обслуживание После-продажи: | Видео деятельности и онлайн поддержка | Источник лазера: | 20W УЛЬТРАФИОЛЕТОВОЕ |
|---|---|---|---|
| Рабочая зона: | 300X300mm | приспособление: | Подгонянный |
| Длина волны: | 355nm | Имя: | УЛЬТРАФИОЛЕТОВЫЙ автомат для резки PCB лазера |
| Высокий свет: | машина Pcb Depanelization лазера 20W,оборудование Pcb Depaneling 300x300mm,20W УЛЬТРАФИОЛЕТОВОЕ оборудование Pcb Depaneling |
||

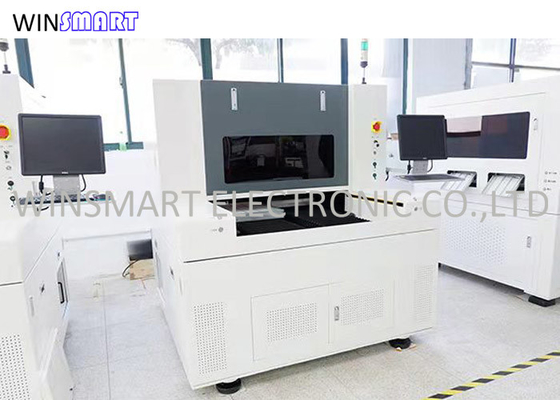

УЛЬТРАФИОЛЕТОВЫЙ автомат для резки PCB лазера 20W для твердой платы с печатным монтажом Depaneling
УЛЬТРАФИОЛЕТОВЫЕ особенности автомата для резки PCB лазера:
1. Эффектно контролируйте обрабатывая влияние жары, и улучшайте сброс давления края и термальное влияние продукта.
2. Высококачественный лазер, отсутствие контакт обрабатывая, отсутствие заусенец и заусенец после резать.
3. Зрелая отростчатая система может точно высчитать и поделить на сегменты графики, и осуществляет процесс параметров обработки и обработки графиков.
4. Отсутствие стресса, ±5μm режа точность.
5. Файл gerber импорта для легкой деятельности.
6. Чужеземец/линия вырезывание доступны. Внеконтактная, ровная режущая кромка.
УЛЬТРАФИОЛЕТОВЫЕ спецификации автомата для резки PCB лазера:
| Модель | SMTL300D |
| Сила | 380V AC, 50Hz, 20A |
| Обжатый воздух | Обжатый воздух |
| Размер машины | 1450 (l) x1350 (w) x1665 (h) mm |
| Космос установки | 3000x3000x2500mm |
| Вес машины | 800kgs |
| Температура окружающей среды | 22 | ℃ 25 |
| температурные колебания | внутри ℃ ± 1/24hr |
| окружающая влажность | не позднее 40% | 70% (никакая очевидная конденсация не позволена) |
| Ранг пыли свободная от | 100000 или лучшее |
| расход энергии | 6KW |
| Ширина вырезывания | × 50mm ≤ 50mm |
| Резать материалы | полные отрезок/неполная вырубка PCB/FPC, LCP/клея и других родственных материалов |
| Резать толщину | ≤ 3mm |
| Резать скорость | ≤ 3000mm/s |
| Общая подвергая механической обработке точность | ≤ 30um |
| Обработка картины | прямая линия, слеш, кривая, abnormity, etc |
| Лазер | лазер наносекунды световой волны 355nm |
| Частота повторения | 50-150khz |
| Сила лазера | УЛЬТРАФИОЛЕТОВОЕ 15W@30KHz |
| Ширина ИМПа ульс | < 20ns=""> |
| Стабильность энергии | < 3=""> |
| Испустите лучи качественное ² m | < 1=""> |
| Режим | 2500mm/S |
| Гарантия | 1 год |
| Обслуживание | Международная тренировка доступна |
УЛЬТРАФИОЛЕТОВЫЕ преимущества автомата для резки PCB лазера:
УЛЬТРАФИОЛЕТОВЫЙ автомат для резки PCB лазера ссылается на особенное depaneling оборудование для индустрии монтажной платы монтажной платы FPC гибкой и PCB твердой с высокомощным УЛЬТРАФИОЛЕТОВЫМ лазером. Для оборудование доски FPC и PCB depaneling, там лазер режа оборудование, штемпелюя машину PCB отверстия пробивая, лезвие двигая разделитель pcb, филируя резец, и другое оборудование. Что преимущества УЛЬТРАФИОЛЕТОВОГО автомата для резки PCB лазера?
1. Отсутствие пыли
Промышленная среда индустрии монтажной платы унесена в свободной от пыл мастерской. Традиционное оборудование pcb depaneling, как тип машина лезвия двигая, неизбежно произведет выпарки и микро- порошок, которые загрязняют 10000 и 1000 мастерских класса свободных от пыл и повлияют на проводимость продуктов. УЛЬТРАФИОЛЕТОВЫЙ автомат для резки PCB лазера испарение обрабатывая процесс, который не произведет пыль и благоприятен к проводимости продукта.
2. высокая режа точность
Обрабатывая зазор высокоточного традиционного обрабатывающего оборудования не может достигнуть ширину зазора меньше чем 100 микронов, которые причинят некоторое повреждение к линиям на монтажной плате края или PCBA содержа компоненты. Пятно фокуса автомата для резки лазера небольшое, и ультрафиолетов холодный режим обработки имеет меньший термальный удар на краю монтажной платы. Режа точность положения чем 50 микронов, и режа точность размера чем 30 микронов, которые не повлияют на край монтажной платы, и точность высоки.
3. Отсутствие стресса
Традиционные методы обработки вообще имеют V-пазы, которые причинят некоторое повреждение к доске в процессе производства. УЛЬТРАФИОЛЕТОВЫЙ автомат для резки PCB лазера может сразу отрезать пустышку без делать V-пазы. К тому же, традиционные методы обработки сразу используют инструменты для того чтобы подействовать на монтажной плате, особенно штемпелюя метод имеют больший удар по монтажной плате, которая легка для того чтобы причинить деформацию доски. Автомат для резки лазера внеконтактный режим обработки, который действует на поверхности материала через с высокой энергией луч, который не причинит влияние стресса и деформации и повреждение монтажной платы.
4. Для в форме особенн вырезывания, легко автоматизировать
УЛЬТРАФИОЛЕТОВЫЙ автомат для резки PCB лазера может отрезать для любой формы без замены всех упорок и приспособлений, и без стальной сетки. Такое же оборудование может встретить в форме особенн и прямолинейное вырезывание, которое легко для того чтобы осуществить автоматическое производство сборочного конвейера и высокую гибкость. Легко улучшить эффективность продукции и сохранить цикл производственного процесса и продукции. В частности, оно смогите быстро и эффективно отвечать потребностямы быстрых проверок, сразу импорта чертеж, и после этого обнаружить местонахождение вырезывание.
5. высокая совместимость
УЛЬТРАФИОЛЕТОВОМУ автомату для резки PCB лазера может обрабатывать материалы вокруг монтажной платы, как PCB, FPC, фильм заволакивания, любимец, усиливая доску, IC, ультратонкое вырезывание металла, etc. он имеет сильную осуществимость, совместим с обработкой разнообразие материалов, легок работать, может быть импортирован в чертеж, не нужно отрегулировать все механические части, и легок для того чтобы работать и поддерживать.
6. хорошее влияние режущей кромки
Режущая кромка ровна и ясна без заусенца. Ее можно обрабатывать и формировать сразу согласно размеру чертежа, который благоприятен к улучшать выход продукта. Ее можно сразу установить в последующий процесс без.
