Подробная информация о продукте:
|
| обслуживание После-продажи: | 7/24 часов онлайн поддержки | Лазер: | ультрафиолетовый |
|---|---|---|---|
| Рабочая зона: | 300X300mm | Тип PCB: | V-счет и плата |
| Гарантия: | 1 год | Имя: | УЛЬТРАФИОЛЕТОВОЕ вырезывание PCB лазера |
| Высокий свет: | Машина лазера Depaneling FPC УЛЬТРАФИОЛЕТОВАЯ,УЛЬТРАФИОЛЕТОВАЯ машина лазера Depaneling PCB,машина PCB Depaneling лазера 300mm |
||

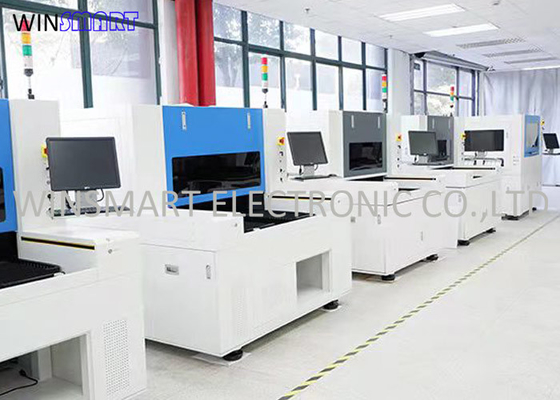

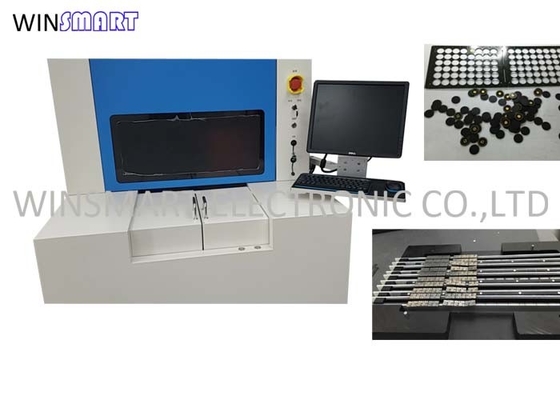

УЛЬТРАФИОЛЕТОВОЕ вырезывание PCB лазера без механического стресса для FPC/PCB Depaneling
УЛЬТРАФИОЛЕТОВЫЙ PCB лазера режа применения:
FPC и некоторые относительные материалы, вырезывание PCB Тверд-гибкого трубопровода FPC/PCB/, вырезывание модуля камеры
УЛЬТРАФИОЛЕТОВЫЙ PCB лазера режа преимущества:
Отсутствие механического стресса на субстратах или цепях
Отсутствие оборудуя цена или потребляемые вещества.
Многосторонность – способность изменить применения простым изменением установок
Фидуциальное опознавание – более точное и чистая резка
Оптически опознавание прежде чем процесс PCB depaneling/singulation начнет. Лазер CMS одна из немногих компаний для того чтобы обеспечить эту особенность.
Способность к depanel виртуально любой субстрат. (Rogers, FR4, ChemA, тефлон, керамика, алюминий, латунь, медь, etc)
Необыкновенное качество отрезка держа допуски как небольшой как < 50="" microns="">
Отсутствие ограничения дизайна – способности отрезать виртуально и доски PCB размера включая сложные контуры и многомерных доск
УЛЬТРАФИОЛЕТОВЫЙ PCB лазера режа спецификации:
| Сила | 380V AC, 50Hz, 20A |
| Обжатый воздух | Обжатый воздух |
| Размер машины | 1450 (l) x1350 (w) x1665 (h) mm |
| Космос установки | 3000x3000x2500mm |
| Вес машины | 2000kgs |
| Температура окружающей среды | 22 | ℃ 25 |
| температурные колебания | внутри ℃ ± 1/24hr |
| окружающая влажность | не позднее 40% | 70% (никакая очевидная конденсация не позволена) |
| Ранг пыли свободная от | 100000 или лучшее |
| расход энергии | 6KW |
| Ширина вырезывания | × 50mm ≤ 50mm |
| Резать материалы | полные отрезок/неполная вырубка PCB/FPC, LCP/клея и других родственных материалов |
| Резать толщину | ≤ 3mm |
| Резать скорость | ≤ 3000mm/s |
| Общая подвергая механической обработке точность | ≤ 30um |
| Обработка картины | прямая линия, слеш, кривая, abnormity, etc |
УЛЬТРАФИОЛЕТОВЫЙ PCB лазера режа источник лазера:
| Лазер | лазер наносекунды световой волны 355nm |
| Частота повторения | 50-150khz |
| Лазер Powe | УЛЬТРАФИОЛЕТОВОЕ 15W@30KHz |
| Ширина ИМПа ульс | < 20ns=""> |
| Стабильность энергии | < 3=""> |
| Испустите лучи качественное ² m | < 1=""> |
| Режим | 2500mm/S |
УЛЬТРАФИОЛЕТОВЫЙ PCB лазера режа особенности:
1. Эффектно контролируйте обрабатывая влияние жары, и улучшайте сброс давления края и термальное влияние продукта.
2. Высококачественный лазер, отсутствие контакт обрабатывая, отсутствие заусенец и заусенец после резать. Зрелая отростчатая система может точно высчитать и поделить на сегменты графики, и осуществляет процесс параметров обработки и обработки графиков.
3. Отсутствие стресса, ±5μm режа точность.
4. Файл gerber импорта для легкой деятельности. Чужеземец/линия вырезывание доступны.
5. Внеконтактная, ровная режущая кромка.
