Подробная информация о продукте:
|
Пылесос: | 3hp | IONIZER: | Да |
---|---|---|---|
Толщина Pcb: | 0.8-3.0mm | Направлять бит: | Dia 0.8-3.0mm |
Резать точность: | ±0.05mm | Доступный PCB: | Панель платы |
Бренд: | Winsmart | Название продукта: | Автомат для резки PCB маршрутизатора |
Высокий свет: | Автомат для резки PCB маршрутизатора,Автомат для резки PCB 3HP Depanelizer,Машина маршрутизатора PCB Depaneling |

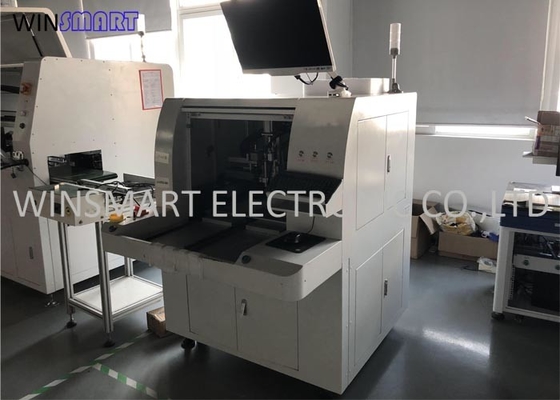

PCB Depanelizer автомата для резки PCB маршрутизатора камеры CCD Полу-автоматический
Обзор автомата для резки PCB маршрутизатора:
Этот маршрутизатор главным образом прибор который использует филируя резец для того чтобы побежать на высокой скорости для того чтобы отделить доски PCB в режиме мульти-соединения согласно пре-редактируемым путям. Заменяющ дефекты ломать руководства, V-CUT или пробивая, улучшая качество продуктов и уменьшая тариф сброса. Машина принимает операционную систему Windows 10 взаимодействия человека и машны, простой и humanized дизайн интерфейса, автоматическую режа систему коррекции пути, высокие изменение делать программы CCD пиксела, программы блока редактирование и программы одно-шага и. Нагружая и разгружая прибор PCB с 2 платформами работая взаимодействующе может эффектно уменьшить время бездействия машины, таким образом достигающ идеальной эффективности продукции.
Особенности автомата для резки PCB маршрутизатора:
1. Машина оборудована с промышленным объективом укрупнителя CCD высоко-пиксела и вспомогательной программой уча и функциями редактирования. Точность выше, точный и изображение более ясно.
2. Автоматический пункт МАРК располагая и исправляя систему имеет дисплей в реальном времени и сымитированный отслеживать маршрута двигая пути. дисплей ясен с одного взгляда. автоматическая функция выравнивания и исправляться имеет более высокую режа точность. покуда PCB возмещен внутри ряд 3mm, компьютерное зрение может выполнить автоматическую коррекцию маршрута, которая ослабляет требование к точности оператора устанавливая доску. И эффективность работы значительно улучшена.
3. Левый и правый экземпляр worktable, экземпляр блока, массив, экземпляр доски соединения мульти-угла, функция изменения одно-шага отслеживая и преградить редактирование функции изменения программы точное для того чтобы упростить время продукции программы и улучшить эффективность программирования.

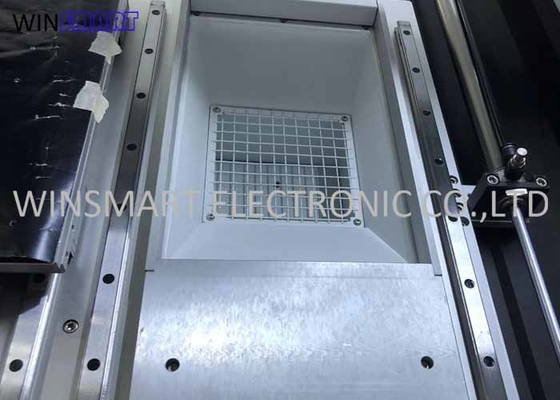

4. пылесос и высоковольтный статический прибор исключения сделанный высокомощного вентилятора входа имеют лучшее влияние абсорбции пыли и более малошумный.
5. Для контроля жизни инструмента, филируя резец автоматически поднимет и понизится к другому uncut положению лезвия после резать некоторое расстояние. Верхние и более низкие расстояния и времена могут быть установленными согласно длине лезвия увеличивать жизнь филируя резца.
6. прозрачный дизайн двери безопасности делает обрабатывая процесс ясный с одного взгляда. 2 пути раскрыть дверь: аварийная остановка и торможение 50% для различных клиентов, который нужно выбрать от. Аварийная остановка предотвратить аварии во время обработки и обеспечить оперативную среду для осмотра безопасности. При программировании, удобно для программистов контролировать процесс.
7. Панель PCB обработана и помещена путем использование системы передачи мотора сервопривода 2-платформы для уменьшения времени ожидания и для того чтобы улучшить выход. В то же время обеспечьте импортированный шпиндель и отечественный шпиндель для того чтобы отвечать различные потребностямы клиента.
Спецификация автомата для резки PCB маршрутизатора:
Общий | |
Размеры (W*D*H) | 1250mm*1650mm*1450mm |
Вес | 750KG |
Возмещенная высота | 60~110mm |
Манипулятор | |
Тип мотора | Серия JiaBao |
Располагать повторимость | 0.001mm |
Рабочая зона оси (максимальная) | 650mm*560mm*50mm |
Рабочая станция | |
Фиксирование PCB | стандарт, специализация |
Нагружать PCB/разгружая | руководство |
Размер PCB (максимальный) | 320*320mm |
PCB толстый (максимальный) | 5mm |
Fixturing | |
Ригидность fixturing | Подгонянный сделайте приспособление |
Фиксирование Fixturing | машинное оборудование |
Мотор шпинделя | |
Сила | 150W |
Шпиндель | 60000rpm/min |
Защитите | собственная личность/охлаждать ветра |
Резец изменения | Специализация |
Направлять возможность | |
Режущ скорость (максимальную) | 80mm/s |
Управляющ скоростью (максимальной) | 2500mm/s |
Точность вырезывания | 0.01mm |
Система вакуума | |
Сила вакуума | 3.5KW AC 380V |
Вакуум | отвес |
Общие назначения | |
Сила | 2.0KW AC380V |
Подача воздуха | 4-6KG/cm2 |
Программирование | |
Программа редактирует | Последовательно |
Функция редактирует | Линия, дуга, circula, U-кривая |
Хранение программы | HDD |
Система зрения | CCD цвета SONE |
смещение филируя резца | АВТОМОБИЛЬ |
Установка вакуума | АВТОМОБИЛЬ |
Мониторы деятельности | |
Iindicator | Государство машины Iindicator |
проверка инструмента | Автоматическая жизнь инструмента обнаружения, польза испытания времени |
Мотор защитить | Имейте перегревать, перегрузка, функция предохранения от низшего напряжения |
мотор над проверкой загрузки | Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения |
Время инструмента годное к употреблению | Автоматическая жизнь инструмента обнаружения, |
Статистика данных | Отдельная модель доски, отделяя отсчет, разнообразные считая методы |
Показатель ошибки | Программное обеспечение автоматически записывает всю память сигналов тревоги машин |
III. точность | |
Точность оси | 0.001mm |
Резать точность | 0.1mm |
IV. безопасность | |
Рабочая зона защищает | С 4 загерметизированная защита |
Датчик двери | Спереди и сзади датчик микропереключателя двери безопасности (опционный) |
Кнопка стоп требования |
Автомат для резки PCB маршрутизатора включает:
Пылесос x 1pc
Шпиндель x 1pc
Направлять бит x 10pcs
Руководство по эксплуатации x 1pc
Видео деятельности
