Подробная информация о продукте:
|
| PCB: | Доски платы | Материал PCB: | FR4, алюминий |
|---|---|---|---|
| Толщина Pcb: | 0.8-3.0mm | Видео осмотра: | Обеспеченный |
| Резать точность: | ±0.05mm | CE: | Да |
| Рабочая зона: | 350x400mm | Резать скорость: | 1-100mm/s |
| Пылесос: | Нижний или верхний | Название продукта: | Контролируемая ПК машина PCB Depaneling |
| Высокий свет: | машина PCB Depaneling 0.8mm,Контролируемая ПК машина PCB Depaneling,Машина маршрутизатора PCB Depaneling платы |
||

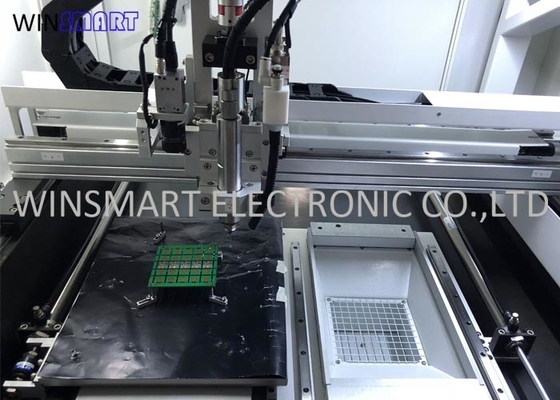

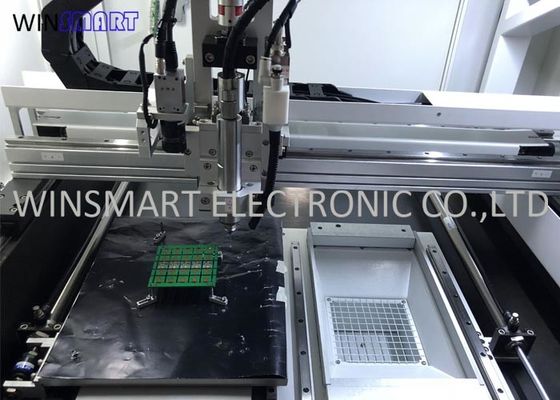

ПК контролировал машину PCB Depaneling, PCB Sigulation для доск PCB платы
Контролируемое ПК введение машины PCB Depaneling:
Машина маршрутизатора PCB depaneling машина используемая для того чтобы отделить незаконные доски PCB соединенные отверстиями печати. Также как автомат для резки кривой PCB, машина разделителя PCB отверстия печати, маршрутизатор PCB, машина маршрутизатора PCB depaneling. Важный процесс в процессе производства PCB. И оно ссылается на резать графики необходимо клиентом через бит согласно программе обработки конструированной проектом. Когда филируя резец будет несен в определенной степени, он сломает нож и приведет к утечке. Если доска продукции с хорошим битом не поставлена к клиенту согласно требованиям к клиента, то PCBA (плата с печатным монтажом + собрание ссылаются на весь процесс доски PCB пустой пропуская через SMT и после этого погружение вставляемое) нельзя успешно установить на продукт, приводящ в сдавать в утиль PCBA.
Машина контролируемая ПК PCB Depaneling Advantanges:
1. Двойная таблица, направляющ биты работает все время, улучшая урожайность.
2. Непрерывное вырезывание без перерыва во время нагружать и разгружать.
3. Высококачественная система вращая вала позволяет система ускорить ход и замедлять быстро, уменьшить времени синхронизации, улучшить урожайности и поддержать высокой точности.
4. Используйте высококачественное оборудование для обеспечения высоких ригидности и высокой эффективности.
5. Все направляющие винты покрыты для предотвращения пыли и грязи от входа, для того чтобы улучшить срок службы и представление вращая вала.
Контролируемые ПК особенности машины PCB Depaneling:
1. таблицы 2-скольжения для высокообъемной продукции. И она имеет более низкий стресс для защиты PCBA обеспечить ровную режущую кромку.
2. Импортированные мотор и шпиндель использованы для цели шума свободной.
3. Опционное sytem верхнего и нижнего вакуума очищая доступно для требований к различных клиентов.
4. Высококачественная система CCD для обеспечения точного вырезывания.
5. Легкое и простое программирование, направлять биты и резать скорость регулируемы.
Спецификации машины маршрутизатора PCB филируя резца PCBA:
| Общий | |
| Размеры (W*D*H) | 1150mm*1250mm*1325mm |
| Вес | 750KG |
| Возмещенная высота | 60~110mm |
| Манипулятор | |
| Тип мотора | Серия JiaBao |
| Располагать повторимость | 0.001mm |
| Рабочая зона оси (максимальная) | 870mm*450mm*50mm |
| Рабочая станция | |
| Фиксирование PCB | стандарт, специализация |
| Нагружать PCB/разгружая | руководство |
| Размер PCB (максимальный) | 350*400mm |
| PCB толстый (максимальный) | 5mm |
| Fixturing | |
| Ригидность fixturing | Подгонянный сделайте приспособление |
| Фиксирование Fixturing | машинное оборудование |
| Мотор шпинделя | |
| Сила | 40W |
| Шпиндель | 60000rpm/min |
| Защитите | собственная личность/охлаждать ветра |
| Резец изменения | Специализация |
| Направлять возможность | |
| Режущ скорость (максимальную) | 100mm/s |
| Управляющ скоростью (максимальной) | 3000mm/s |
| Точность вырезывания | 0.01mm |
| Система вакуума | |
| Сила вакуума | 3.5KW AC 380V |
| Вакуум | отвес |
| Общие назначения | |
| Сила | 2.0KW AC380V |
| Подача воздуха | 4-6KG/cm2 |
| Программирование | |
| Программа редактирует | Последовательно |
| Функция редактирует | Линия, дуга, circula, U-кривая |
| Хранение программы | HDD |
| Система зрения | CCD цвета SONE |
| смещение филируя резца | АВТОМОБИЛЬ |
| Установка вакуума | АВТОМОБИЛЬ |
| Мониторы деятельности | |
| Iindicator | Государство машины Iindicator |
| проверка инструмента | Автоматическая жизнь инструмента обнаружения, польза испытания времени |
| Мотор защитить | Имейте перегревать, перегрузка, функция предохранения от низшего напряжения |
| мотор над проверкой загрузки | Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения |
| Время инструмента годное к употреблению | Автоматическая жизнь инструмента обнаружения, |
| Статистика данных | Отдельная модель доски, отделяя отсчет, разнообразные считая методы |
| Показатель ошибки | Программное обеспечение автоматически записывает всю память сигналов тревоги машин |
| III. точность | |
| Точность оси | 0.001mm |
| Резать точность | 0.1mm |
| IV. безопасность | |
| Рабочая зона защищает | С 4 загерметизированная защита |
| Датчик двери | Спереди и сзади датчик микропереключателя двери безопасности (опционный) |
| Кнопка стоп требования | |
| Пылесос | |
| Стрейнер | Вертикальная коробка |
| Размеры коробки пыли | 730mm×640mm×1700mm |
| Ток напряжения | AC380V 50HZ, 2.2KW, 3HP |
| Шум | Под 75db |
| Размеры Airinlet/выхода | 6 дюймов inches/8 |
| Шнур питания | 5X2.52 |
| Цедильный мешок высокой плотности | 16PCS |
