Подробная информация о продукте:
|
| Цвет: | Белый | Толщина PCB: | 0.8-3.0мм |
|---|---|---|---|
| Применение: | Панель платы PCBA | Точность вырезывания: | ±0.05mm |
| Максимальный размер ПКБ: | 280x320mm | Пылесос: | 3HP/2.2KW |
| Бит трассы: | Dia 0.8-2.5mm | Руководство потребителя: | 1pc |
| приобъектная установка: | Да | Название продукта: | Автоматическая машина маршрутизатора PCB |
| Высокий свет: | машина маршрутизатора PCB 3.0mm толстая,Филировальная машина PCB CNC 2.2KW,филировальная машина PCB CNC 80mm/S |
||

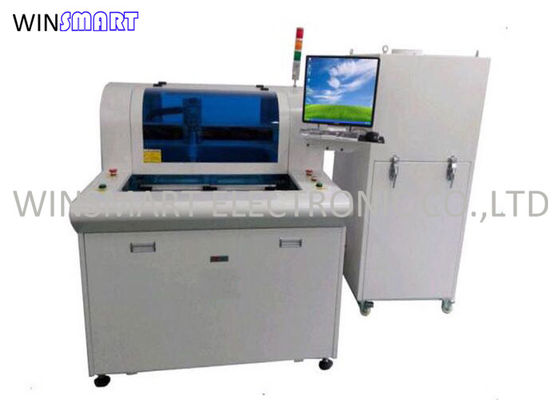

Автоматический разделитель PCB филировальной машины PCB CNC машины маршрутизатора PCB
Автоматические особенности машины маршрутизатора PCB:
1. 1.X10 сигнал-в изображении делает программируя easier&increase точность установки пункта.
2. Сползая таблица 2 обеспечивает одновременно в-и-вне движение для уменьшения времени тэкса для лучшей урожайности.
3. АВТОМАТИЧЕСКОЕ МАРК возместило изображение system.CCD смогло check&simulate путь или направлять для уменьшения ненужной ошибки перед вырезыванием.
4. Имеет направлять сдержанное время жизни проверяя и аварийное систему для того чтобы напомнить, что оператор изменил направлять биты когда оно заканчивает вырезывание 120M. И направлять бит первые 2mm отрезал первый филируя пункт, середину 2mm отрезал второй филируя пункт, последние 2mm отрезал третий филируя пункт для увеличения своего времени жизни.
Автоматическая спецификация машины маршрутизатора PCB:
| I. Оборудование | |
| ШПИНДЕЛЬ | Шпиндель утренней звезды (опционный) |
| CCD | Линия промышленные камеры Sony 520 |
| ОБЪЕКТИВ | Computar EX2C |
| Винт | Импорт винта шарика земли точности TBI |
| Проводник | HIWIN расширяя импортированный линейный ведущий брус |
| МОТОР | Серия JiaBao LCF |
| КАРТА I/O CONTRONL | HFC PCI-9074 |
| КАРТА ВОДИТЕЛЯ CONTRONL | HFC PCI-9074 |
| КАРТА I/O | PCI-9074-64pcs/-38pcs |
| Статическая уборка | Серия STATIC-ST401A |
| Компьютер | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Интерфейс машины | AOC LCD17», мышь Logitech |
| 2. программное обеспечение | |
| Система управления | Windows XP профессиональный (Service3, v.3244) |
| GUI деятельности | Английский Windows XP |
| Программа редактирует | Последовательно |
| Система зрения | Смещение CCD AOTU |
| Система управления | Версия f 1.2.88 |
Автоматические параметры машины маршрутизатора PCB:
| Общий | |
| Размеры (W*D*H) | 1220mm*1380mm*1240mm |
| Вес | 450KG |
| Возмещенная высота | 60~110mm |
| Манипулятор | |
| Тип мотора | Серия JiaBao |
| Располагать повторимость | 0.001mm |
| Рабочая зона оси (максимальная) | 650mm*560mm*50mm |
| Рабочая станция | |
| Фиксирование PCB | стандарт, специализация |
| Нагружать PCB/разгружая | руководство |
| Размер PCB (максимальный) | 280*320mm |
| PCB толстый (максимальный) | 3.5mm |
| Fixturing | |
| Ригидность fixturing | Подгонянный сделайте приспособление |
| Фиксирование Fixturing | машинное оборудование |
| Мотор шпинделя | |
| Сила | 150W |
| Шпиндель | 60000rpm/min |
| Защитите | собственная личность/охлаждать ветра |
| Резец изменения | Специализация |
| Направлять возможность | |
| Режущ скорость (максимальную) | 80mm/s |
| Управляющ скоростью (максимальной) | 2500mm/s |
| Точность вырезывания | 0.01mm |
| Система вакуума | |
| Сила вакуума | 3.5KW AC 380V |
| Вакуум | отвес |
| Общие назначения | |
| Сила | 2.0KW AC380V |
| Подача воздуха | 4-6KG/cm2 |
| Программирование | |
| Программа редактирует | Последовательно |
| Функция редактирует | Линия, дуга, circula, U-кривая |
| Хранение программы | HDD |
| Система зрения | CCD цвета SONE |
| смещение филируя резца | АВТОМОБИЛЬ |
| Установка вакуума | АВТОМОБИЛЬ |
| Мониторы деятельности | |
| Iindicator | Государство машины Iindicator |
| проверка инструмента | Автоматическая жизнь инструмента обнаружения, польза испытания времени |
| Мотор защитить | Имейте перегревать, перегрузка, функция предохранения от низшего напряжения |
| мотор над проверкой загрузки | Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения |
| Время инструмента годное к употреблению | Автоматическая жизнь инструмента обнаружения, |
| Статистика данных | Отдельная модель доски, отделяя отсчет, разнообразные считая методы |
| Показатель ошибки | Программное обеспечение автоматически записывает всю память сигналов тревоги машин |
| III. точность | |
| Точность оси | 0.001mm |
| Резать точность | 0.1mm |
| IV. безопасность | |
| Рабочая зона защищает | С 4 загерметизированная защита |
| Датчик двери | Спереди и сзади датчик микропереключателя двери безопасности (опционный) |
| Кнопка стоп требования |
Автоматическая машина маршрутизатора PCB разрешает под пунктами боли:
Настоящие пункты боли смотреть на путем изготовляя предприятия следующим образом
1. добыча отнимает много времени, неработоспособный и медленный.
2. Трудно контролировать производственный процесс и улучшать качество продукции и обслуживания.
3. старые способы производства, низкая производственная мощность, низкое качество и высокий тариф жалобы клиента.
4. высокая цена занятости и серьезный дефицит рабочей силы.
5. недостаток эффективного производственного оборудования, потому что качество продуктов нет на месте, приводящ в потерях проекта, влияя на конкурентоспособность бренда.
