Подробная информация о продукте:
|
| Утверждение КЭ: | да | Условие: | Новый |
|---|---|---|---|
| Точность вырезывания: | ±0.05mm | Максимальный размер ПКБ: | Смогл быть подгоняно |
| Пылесос: | 3HP/2.2KW | Бит трассы: | Dia 0.8-2.5mm |
| приобъектная установка: | да | название продукта: | Маршрутизатор ПКБ |
| Высокий свет: | Двойной маршрутизатор PCB таблиц,Маршрутизатор PCB AC380V,Филировальная машина PCB двойных таблиц |
||

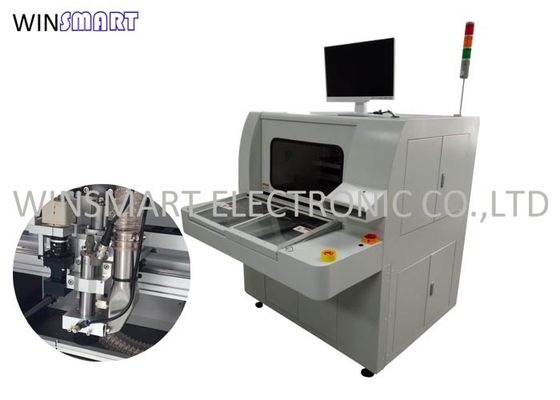

Таблицы филировальной машины PCB маршрутизатора PCB двойные и нижняя система чистки вакуума
Особенности маршрутизатора PCB:
• Тип таблица пола двойника, со скоростью 100 mm/s и располагая скоростью 800 mm/S.
• Высококачественная система вала позволяет система ускорить ход и замедлять быстро, уменьшить времени синхронизации, улучшить урожайности и поддержать высокой точности.
• Используйте высококачественное оборудование для обеспечения высоких ригидности и высокой эффективности.
• Автоматические располагать пункта метки и система коррекции, дисплей в реальном времени двигая пути и сымитированного маршрута отслеживая, ясный дисплей с одного взгляда, автоматические выравнивание и корректирующая функция, высокая точность вырезывания
• Все направляющие винты покрыты для предотвращения пыли и грязи от входа, для того чтобы улучшить срок службы и представление вала.
• Избегите отказа олова и повреждения частей причиненных ломать руководства.
• Избегите пользы пробивать или руки ломая, приводящ в механических проблемах стресса.
• Соответствующий для резать дугу и линию.
• Соответствующее для резать небольшие доски, как субстрат мобильного телефона, карта интерфейса PDA, ПК, etc.
Спецификация маршрутизатора PCB:
| Общий | |
| Размеры (W*D*H) | 1220mm*1200mm*1850mm |
| Вес | 600KG |
| Возмещенная высота | 60~110mm |
| Манипулятор | |
| Тип мотора | Серия JiaBao |
| Располагать повторимость | 0.01mm |
| Рабочая зона оси (максимальная) | 730mm*450mm*50mm |
| Рабочая станция | |
| Фиксирование PCB | стандарт, специализация |
| Нагружать PCB/разгружая | руководство |
| Размер PCB (максимальный) | 280x280mm |
| PCB толстый (максимальный) | 3.5mm |
| Fixturing | |
| Ригидность fixturing | Подгонянный сделайте приспособление |
| Фиксирование Fixturing | машинное оборудование |
| Мотор шпинделя | |
| Сила | 150W |
| Шпиндель | 20000-60000rpm/min |
| Защитите | собственная личность/охлаждать ветра |
| Резец изменения | Специализация |
| Направлять возможность | |
| Режущ скорость (максимальную) | 80mm/s |
| Управляющ скоростью (максимальной) | 2500mm/s |
| Точность вырезывания | 0.01mm |
| Система вакуума | |
| Сила вакуума | 3.5KW AC 380V |
| Вакуум | отвес |
| Общие назначения | |
| Сила | 2.0KW AC380V |
| Подача воздуха | 5KG/cm2 |
| Программирование | |
| Программа редактирует | Последовательно |
| Функция редактирует | Линия, дуга, circula, U-кривая |
| Хранение программы | HDD |
| Система зрения | CCD цвета SONE |
| смещение филируя резца | АВТОМОБИЛЬ |
| Установка вакуума | АВТОМОБИЛЬ |
| Мониторы деятельности | |
| Iindicator | Государство машины Iindicator |
| проверка инструмента | Автоматическая жизнь инструмента обнаружения, польза испытания времени |
| Мотор защитить | Имейте перегревать, перегрузка, функция предохранения от низшего напряжения |
| мотор над проверкой загрузки | Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения |
| Время инструмента годное к употреблению | Автоматическая жизнь инструмента обнаружения, |
| Статистика данных | Отдельная модель доски, отделяя отсчет, разнообразные считая методы |
| Показатель ошибки | Программное обеспечение автоматически записывает всю память сигналов тревоги машин |
| III. точность | |
| Точность оси | 0.001mm |
| Резать точность | 0.1mm |
| IV. безопасность | |
| Рабочая зона защищает | Датчик Safty |
| Датчик двери | Спереди и сзади датчик микропереключателя двери безопасности (опционный) |
Пути доставки маршрутизатора PCB:
