Подробная информация о продукте:
|
| Утверждение СЕ: | Да | Оригинал: | 100% новый |
|---|---|---|---|
| Напряжение: | 220В/110В | Мин панель: | 122x12 мм |
| Макс. панель: | 300x300мм | Имя: | Встроенный сепаратор печатных плат |
| Высокий свет: | Встроенный разделитель PCB,Разделитель PCB управлением PLC Мицубиси,1800W резец PCB Depaneling |
||

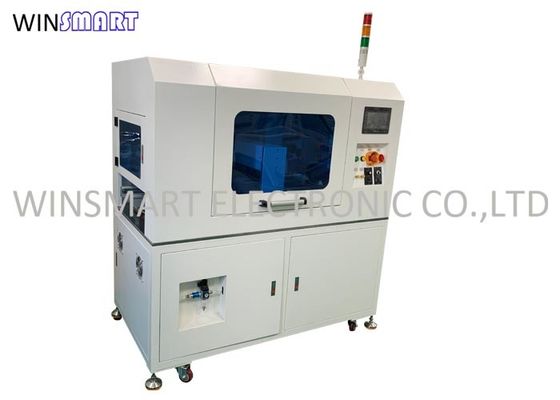

Многофункциональный встроенный сепаратор печатных плат для депанелинга печатных плат V-cut и Tab
Функции встроенного сепаратора печатных плат:
1. Эта машина используется для демонтажа печатных плат после установки.
2. Он имеет функции автоматической подачи и автоматической загрузки, машина проста в эксплуатации.
3. Настройка каждого параметра обеспечивает постоянство подачи плиты и разделения плиты.
4. Используются прецизионный шаговый двигатель и пневматические компоненты SMC с высокой повторяемостью.
5. Используя ПЛК Mitsubishi и тайваньский сенсорный экран, интерфейс управления прост.
6. Производительность: 15 с/ПК (150x150 мм, 8 комплектов лезвий).
7. Датчики безопасности в рабочей зоне.
Характеристики встроенного сепаратора печатных плат:
1. Одна группа из нескольких резаков может быть разделена автоматически, и разные резаки могут быть изготовлены в соответствии с разными продуктами.
2. Оснащен акриловой крышкой для обеспечения безопасности.
3. Электрическая часть управления может быть выбрана в человеко-машинном интерфейсе, удобно открывать или экранировать.
4. Под формой ножа находится поддон для сбора пыли.
5. Примите квадратную сварочную рамку, уплотнительную пластину из листового металла, стальную краску для выпечки на поверхности.
6. Подходит для всех панелей с V-образной канавкой.
7. Материал отделки: FR, алюминий.
Процесс резки встроенного сепаратора печатных плат:
Шаг 1: Механизм верхней платы отправляет печатную плату на заданную дорожку, транспортная дорожка отправляет печатную плату на верхнюю часть нижнего прямого ножа, нижний прямой нож поднимается, верхний прямой нож перемещается и режет в направлении Y до тех пор, пока все V линии подсчета очков в направлении Y обрезаются.
Шаг 2: Отдельные платы, отрезанные в направлении Y, поступают к нескольким группам резцов по дорожке, и резка печатной платы в направлении X завершается одновременно.
Шаг 3: Отделенная печатная плата падает на ленту разгрузочного конвейера и поступает на заднюю рабочую станцию.
Шаг 4: Под режущей матрицей машины находится пылесос для сбора пыли.
Детали встроенного сепаратора печатных плат:
Спецификация встроенного сепаратора печатных плат:
| Размер машины | Имя | Встроенный V-образный сепаратор печатных плат |
| Измерение | 1500*800*1500мм | |
| Масса | 600 кг | |
| Цвет | Белый | |
| Требования к использованию | Источник питания | 220В переменного тока, 1800Вт |
| Подача воздуха | 0,6 МПа | |
| Окружающая среда | Чистый и сухой, избегайте влажности или высокой температуры | |
| Минимальное расстояние между компонентом и линией надреза | 1,5 мм | |
| Ассортимент панелей для печатных плат | 12х12мм – 300х300мм | |
| Регулировка кормовой дверцы | Фиксированная передняя сторона, регулируемая задняя сторона | |
| Максимальная высота компонента | Верх 35 мм, низ 20 мм. | |
| Программного обеспечения | ПЛК | Местный бренд |
| Установка параметров | Настройка на сенсорном экране | |
| Хранилище | Доступно для 50 программ | |
| Сенсорный экран | Тайваньский бренд | |
| Датчик | Омрон | |
| Спецификация лезвия | Материал | Япония высокой стали |
| Ангел | 10-30 градусов | |
| Продолжительность жизни | 3 000 000 раз | |
| Точность формы ножа | 0,1 мм | |
| Время замены ножа | 60 минут | |
| Другая функция | Защита от неправильной работы | Датчик, программное обеспечение |
| Надежная защита | Аварийный выключатель | |
| Функция отключения электричества и газа | Да | |
| Функция самопроверки | Мониторинг времени запуска, мониторинг производительности, информация о неисправностях оборудования и система автоматического исключения |
