Подробная информация о продукте:
|
| Толщина Пкб: | 0.8-3.0мм | Заявление: | Панель платы PCBA |
|---|---|---|---|
| Точность вырезывания: | ±0.05mm | Локальный сервис: | да |
| Пылесос: | 3HP/2.2KW | резец: | 0.8-3.0мм |
| Руководство потребителя: | 1PC | название продукта: | Филировальная машина PCB CNC |
| Высокий свет: | Нижняя филировальная машина PCB собрания пыли,филировальная машина PCB толщины 3.0mm,Нижняя мельница PCB CNC собрания пыли |
||

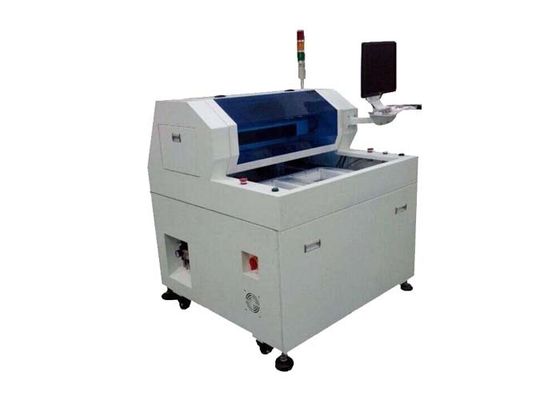

Автоматический дизайн собрания пыли филировальной машины PCB CNC нижний
Особенности маршрутизатора PCB Depaneling:
1. 1.X10 сигнал-в изображении делает программируя easier&increase точность установки пункта.
2. Сползая таблица 2 обеспечивает одновременно в-и-вне движение для уменьшения времени тэкса для лучшей урожайности.
3. АВТОМАТИЧЕСКОЕ МАРК возместило изображение system.CCD смогло check&simulate путь или направлять для уменьшения ненужной ошибки перед вырезыванием.
4. Имеет направлять сдержанное время жизни проверяя и аварийное систему для того чтобы напомнить, что оператор изменил направлять биты когда оно заканчивает вырезывание 120M. И направлять бит первые 2mm отрезал первый филируя пункт, середину 2mm отрезал второй филируя пункт, последние 2mm отрезал третий филируя пункт для увеличения своего времени жизни.
Спецификация машины:
| I. Оборудование | |
| ШПИНДЕЛЬ | Шпиндель утренней звезды (опционный) |
| CCD | Линия промышленные камеры Sony 520 |
| ОБЪЕКТИВ | Computar EX2C |
| Винт | Импорт винта шарика земли точности TBI |
| Проводник | HIWIN расширяя импортированный линейный ведущий брус |
| МОТОР | Серия JiaBao LCF |
| КАРТА I/O CONTRONL | HFC PCI-9074 |
| КАРТА ВОДИТЕЛЯ CONTRONL | HFC PCI-9074 |
| КАРТА I/O | PCI-9074-64pcs/-38pcs |
| Статическая уборка | Серия STATIC-ST401A |
| Компьютер | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Интерфейс машины | AOC LCD17», мышь Logitech |
| 2. программное обеспечение | |
| Система управления | Windows XP профессиональный (Service3, v.3244) |
| GUI деятельности | Английский Windows XP |
| Программа редактирует | Последовательно |
| Система зрения | Смещение CCD AOTU |
| Система управления | Версия f 1.2.88 |
Параметры машины:
| Общий | |
| Размеры (W*D*H) | 1220mm*1380mm*1240mm |
| Вес | 450KG |
| Возмещенная высота | 60~110mm |
| Манипулятор | |
| Тип мотора | Серия JiaBao |
| Располагать повторимость | 0.001mm |
| Рабочая зона оси (максимальная) | 650mm*560mm*50mm |
| Рабочая станция | |
| Фиксирование PCB | стандарт, специализация |
| Нагружать PCB/разгружая | руководство |
| Размер PCB (максимальный) | 280*320mm |
| PCB толстый (максимальный) | 3.5mm |
| Fixturing | |
| Ригидность fixturing | Подгонянный сделайте приспособление |
| Фиксирование Fixturing | машинное оборудование |
| Мотор шпинделя | |
| Сила | 150W |
| Шпиндель | 60000rpm/min |
| Защитите | собственная личность/охлаждать ветра |
| Резец изменения | Специализация |
| Направлять возможность | |
| Режущ скорость (максимальную) | 80mm/s |
| Управляющ скоростью (максимальной) | 2500mm/s |
| Точность вырезывания | 0.01mm |
| Система вакуума | |
| Сила вакуума | 3.5KW AC 380V |
| Вакуум | отвес |
| Общие назначения | |
| Сила | 2.0KW AC380V |
| Подача воздуха | 4-6KG/cm2 |
| Программирование | |
| Программа редактирует | Последовательно |
| Функция редактирует | Линия, дуга, circula, U-кривая |
| Хранение программы | HDD |
| Система зрения | CCD цвета SONE |
| смещение филируя резца | АВТОМОБИЛЬ |
| Установка вакуума | АВТОМОБИЛЬ |
| Мониторы деятельности | |
| Iindicator | Государство машины Iindicator |
| проверка инструмента | Автоматическая жизнь инструмента обнаружения, польза испытания времени |
| Мотор защитить | Имейте перегревать, перегрузка, функция предохранения от низшего напряжения |
| мотор над проверкой загрузки | Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения |
| Время инструмента годное к употреблению | Автоматическая жизнь инструмента обнаружения, |
| Статистика данных | Отдельная модель доски, отделяя отсчет, разнообразные считая методы |
| Показатель ошибки | Программное обеспечение автоматически записывает всю память сигналов тревоги машин |
| III. точность | |
| Точность оси | 0.001mm |
| Резать точность | 0.1mm |
| IV. безопасность | |
| Рабочая зона защищает | С 4 загерметизированная защита |
| Датчик двери | Спереди и сзади датчик микропереключателя двери безопасности (опционный) |
| Кнопка стоп требования |
Период гарантии и объем обслуживания:
Оборудование было отлаживано и было проверено перед выходить фабрика, и компания гарантирует свою пользу в пределах следующих условий.
1. Период гарантии
Через один год после выходить фабрика, главный вал бежит 3500 часов.
2. Объем обслуживания
Во время периода гарантии, компания отремонтирует недостаток свободный от обязанности, но следующие условия не будут предусматриваны гарантией.
Предложение: пожалуйста проверите руководство по эксплуатации или свяжитесь наша компания если вы сталкиваетесь любая проблема, то что вы не понимаете в фактическом процессе
