PLC разделения CE контролирует встроенную машину маршрутизатора PCB для с 2 таблиц

PLC разделения CE контролирует встроенную машину маршрутизатора PCB для с 2 таблиц
PLC разделения CE контролирует встроенную машину маршрутизатора PCB для с 2 таблиц PLC разделения CE контролирует встроенную машину маршрутизатора PCB для с 2 таблиц

Большие изображения :  PLC разделения CE контролирует встроенную машину маршрутизатора PCB для с 2 таблиц

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: Winsmart
Сертификация: CE
Номер модели: SMTIR500
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: USD1-35000
Упаковывая детали: случай переклейки
Время доставки: 5-10 дней
Условия оплаты: T/T, L/C, западное соединение
Поставка способности: 100 наборов/месяц

PLC разделения CE контролирует встроенную машину маршрутизатора PCB для с 2 таблиц

описание
НОВЫЙ: 100% Утверждение КЭ: да
Скорость шпинделя: 60000рпм Располагать PCB: Подгонянное приспособление
Гарантия: 1 год Имя: Встроенная машина маршрутизатора PCB
Высокий свет:

Машина маршрутизатора PCB CE встроенная

,

Машина маршрутизатора PCB 2 таблиц встроенная

,

Разделите маршрутизатор PCB управлением PLC

Встроенная машина маршрутизатора PCB для собрания PCB с 2 резцом таблиц 0.8-3.0mm



НЕТ. ОПИСАНИЕ ДАННЫЕ
1 Размер PCB максимальный 400×400mm (смогл быть подгоняно)
2 Система сервопривода X, ось мотора сервопривода AC Y-osи (400W) z (100W)
3 Скорость шпинделя 2000-60000rpm/min
4 Резать скорость 1-100mm/sec
5 Положение PCB Приспособление джига
6 Комплектация системы Автомобиль
7 Пыль собирает Дно собирает
8 Инструмент φ0.8~3mm
9 Резать точность ±0.05mm
10 ПК Windows 7 или окна 10
11 Двигая скорость 1000mm /s (максимальное)
12 Программирование PC/CCD
13 Подача воздуха ³ 5-8㎏/㎝
14 Электропитание AC220V±5% 50 /60Hz 3kw


Спецификация:

1) Модель: SMT-IR500

2) Размер машины: 1902 (w) x1373 (d) x1700 (h), вес: 1400kgs

3) Система движения

a. Мотор: мотор сервопривода автобуса AC 7 осей

b. Повторимость: ±0.02mm

c. Резать точность: ±0.05mm

d. Повторимость: ±0.02mm

e. Разрешение: ±0.01mm

f. Ось: X/Y1/Y2/Z/A/B/C

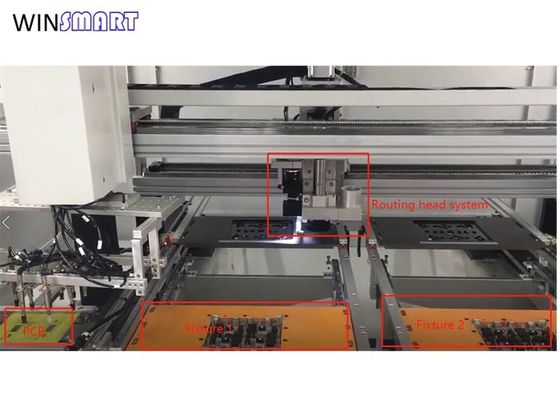

4) Рабочая платформа

a. Таблицы деятельности: 2

b. PCB располагая путь: отверстия штыря или ненужный край PCB

c. Вперед панели/прийти вне: автоматический

d. Филируя область: 400x500mm

e. Толщина PCB: 0.3-3mm

5) Мотор шпинделя

a. Сила: 380W, бренд: Германия Kavo

b. Максимальная скорость шпинделя: 100000rpm/ESD

c. Охлаждая путь: воздушное охлаждение

d. Направлять биты: dia ручки 3.175mm

e. Направлять бит заменяя путь: автоматический/руководство

6) Система лазера altimetry

a. Функция: проверите высоту загрузки PCB, предотвратите сжимающую плиту

b. Ряд измерения: 0.005mm-14mm

c. Точность измерения: ±0.005mm

7) Система вакуума

a. Емкость: 63L/minute

b. Функция: Функция сдержанного вакуума дуя

8) Система собрания пыли

a. Сила: Уборщик воздуха 3HP

b. Том вытыхания: 4-5 M3/Minute

c. Статическое давление: -2300mmaq

9) Электрическая поставка

a. Сила: 220V, участок i, 20A, 50/60Hz

b. Источник газа: 4-5 L/Minute



Система деятельности машины

1. Интерфейс деятельности: Windows 7

2. Визуальная система: Высокие цифровая фотокамера разрешения/система зрения Cognex

3. Программирование:

a. Координаты самосхвата AOI scanning/CCD

b. Двинутая под углом функция экземпляра фильма

c. Доработайте координаты, синхронизацию ccd автоматически

d. Другие функции: Компенсация диаметра инструмента, подсказки чистки сборника пыли



Особенности филировальной машины:

1. Резать короткозамкнутый виток пути полный, ошибка в реальном времени отслеживая, обратная связь, компенсация, система Китая первая лидирующая умная

2. Используя импортированный PLC разделения, ломая традиционную машинную контрольную карту PLC доски, более высокую стабильность и более сильное противоинтерференционное.

3. Функция измерения высоты лазера Китая первая, простая деятельность и более высокое представление безопасности

4. С верхней пылясь конфигурацией, с функцией железы, вакуумируя влияние лучшее

5. Автоматически определить штрихкоды и восстановить программы вырезывания





Пакет:

PLC разделения CE контролирует встроенную машину маршрутизатора PCB для с 2 таблиц 0
