Подробная информация о продукте:
|
Пылесос: | да | Ionizer: | да |
---|---|---|---|
Толщина Пкб: | 0.8-3.0мм | Бит трассы: | Dia 0.8-3.0mm |
Точность вырезывания: | ±0.05mm | Особенность: | Экономический |
Новый: | да | название продукта: | Маршрутизатор PCB CNC |
Высокий свет: | Экономический маршрутизатор PCB CNC,Верхний вакуум очищая маршрутизатор PCB CNC,Верхний вакуум очищая маршрутизатор CNC PCB |

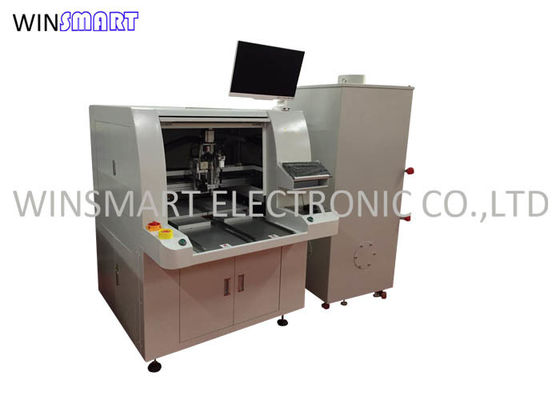

Система пылесоса 3HP машины маршрутизатора PCB CNC верхняя для PCB Depaneling
Особенности машины маршрутизатора PCB CNC:
1. Высокоскоростной шпиндель SycoTec
2. Высокая стабильность, легкое обслуживание
3. Простая деятельность, короткое время перестроения
4. Дизайн для небольшого и среднего размера PCBA
5. Таблицы двойной работы
6. Опционная верхняя или нижняя система чистки вакуума
Преимущества машины маршрутизатора PCB CNC:
X10 сигнал-в изображении делает программируя easier&increase точность установки пункта.
2 сползая таблицы обеспечить одновременно в-и-вне движение для уменьшения времени тэкса для лучшей урожайности.
АВТОМАТИЧЕСКОЕ МАРК возместило изображение system.CCD смогло check&simulate путь или направлять для уменьшения ненужной ошибки перед вырезыванием.
Параметры машины маршрутизатора PCB CNC:
Общий | |
Размеры (W*D*H) | 1250mm*1650mm*1450mm |
Вес | 750KG |
Возмещенная высота | 60~110mm |
Манипулятор | |
Тип мотора | Серия JiaBao |
Располагать повторимость | 0.001mm |
Рабочая зона оси (максимальная) | 650mm*560mm*50mm |
Рабочая станция | |
Фиксирование PCB | стандарт, специализация |
Нагружать PCB/разгружая | руководство |
Размер PCB (максимальный) | 320*320mm |
PCB толстый (максимальный) | 5mm |
Fixturing | |
Ригидность fixturing | Подгонянный сделайте приспособление |
Фиксирование Fixturing | машинное оборудование |
Мотор шпинделя | |
Сила | 150W |
Шпиндель | 60000rpm/min |
Защитите | собственная личность/охлаждать ветра |
Резец изменения | Специализация |
Направлять возможность | |
Режущ скорость (максимальную) | 80mm/s |
Управляющ скоростью (максимальной) | 2500mm/s |
Точность вырезывания | 0.01mm |
Система вакуума | |
Сила вакуума | 3.5KW AC 380V |
Вакуум | отвес |
Общие назначения | |
Сила | 2.0KW AC380V |
Подача воздуха | 4-6KG/cm2 |
Программирование | |
Программа редактирует | Последовательно |
Функция редактирует | Линия, дуга, circula, U-кривая |
Хранение программы | HDD |
Система зрения | CCD цвета SONE |
смещение филируя резца | АВТОМОБИЛЬ |
Установка вакуума | АВТОМОБИЛЬ |
Мониторы деятельности | |
Iindicator | Государство машины Iindicator |
проверка инструмента | Автоматическая жизнь инструмента обнаружения, польза испытания времени |
Мотор защитить | Имейте перегревать, перегрузка, функция предохранения от низшего напряжения |
мотор над проверкой загрузки | Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения |
Время инструмента годное к употреблению | Автоматическая жизнь инструмента обнаружения, |
Статистика данных | Отдельная модель доски, отделяя отсчет, разнообразные считая методы |
Показатель ошибки | Программное обеспечение автоматически записывает всю память сигналов тревоги машин |
III. точность | |
Точность оси | 0.001mm |
Резать точность | 0.1mm |
IV. безопасность | |
Рабочая зона защищает | С 4 загерметизированная защита |
Датчик двери | Спереди и сзади датчик микропереключателя двери безопасности (опционный) |
Кнопка стоп требования |
Машина маршрутизатора PCB CNC включает:
Пылесос x 1pc
Шпиндель x 1pc SycoTec
Направлять бит x 10pcs
Руководство по эксплуатации x 1pc
Видео деятельности
Машина маршрутизатора PCB CNC:
