Подробная информация о продукте:
|
| Цвет: | Белый | Материал ПКБ: | FR4, алюминий |
|---|---|---|---|
| Толщина Пкб: | 0.8-3.0мм | Точность вырезывания: | ±0.05mm |
| Максимальный размер ПКБ: | 280x280mm | Особенность: | Верхнее вырезывание |
| Пылесос: | 3HP/2.2KW | Бит трассы: | Dia 0.8-2.5mm |
| приобъектная установка: | да | Название продукта: | Полу-автоматический маршрутизатор PCB |
| Высокий свет: | Semi автоматическая машина маршрутизатора PCB Depaneling,Более низкая машина маршрутизатора PCB Depaneling стресса,Semi автоматический маршрутизатор PCB |
||

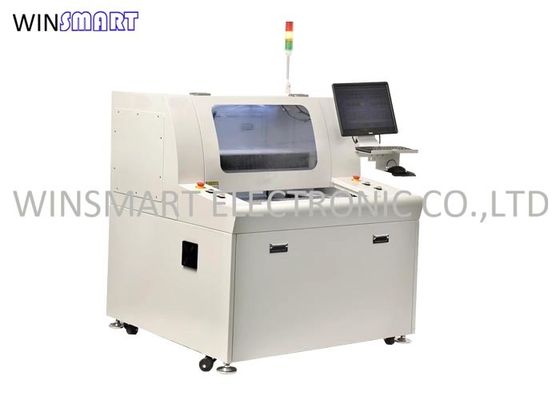

Полу-автоматический маршрутизатор PCB для платы с печатным монтажом Depaneling с более низким стрессом
Спецификация маршрутизатора PCB:
| Общий | |
| Размеры (W*D*H) | 1220mm*1200mm*1850mm |
| Вес | 600KG |
| Возмещенная высота | 60~110mm |
| Манипулятор | |
| Тип мотора | Серия JiaBao |
| Располагать повторимость | 0.01mm |
| Рабочая зона оси (максимальная) | 730mm*450mm*50mm |
| Рабочая станция | |
| Фиксирование PCB | стандарт, специализация |
| Нагружать PCB/разгружая | руководство |
| Размер PCB (максимальный) | 280x280mm |
| PCB толстый (максимальный) | 3.5mm |
| Fixturing | |
| Ригидность fixturing | Подгонянный сделайте приспособление |
| Фиксирование Fixturing | машинное оборудование |
| Мотор шпинделя | |
| Сила | 150W |
| Шпиндель | 20000-60000rpm/min |
| Защитите | собственная личность/охлаждать ветра |
| Резец изменения | Специализация |
| Направлять возможность | |
| Режущ скорость (максимальную) | 80mm/s |
| Управляющ скоростью (максимальной) | 2500mm/s |
| Точность вырезывания | 0.01mm |
| Система вакуума | |
| Сила вакуума | 3.5KW AC 380V |
| Вакуум | отвес |
| Общие назначения | |
| Сила | 2.0KW AC380V |
| Подача воздуха | 5KG/cm2 |
| Программирование | |
| Программа редактирует | Последовательно |
| Функция редактирует | Линия, дуга, circula, U-кривая |
| Хранение программы | HDD |
| Система зрения | CCD цвета SONE |
| смещение филируя резца | АВТОМОБИЛЬ |
| Установка вакуума | АВТОМОБИЛЬ |
| Мониторы деятельности | |
| Iindicator | Государство машины Iindicator |
| проверка инструмента | Автоматическая жизнь инструмента обнаружения, польза испытания времени |
| Мотор защитить | Имейте перегревать, перегрузка, функция предохранения от низшего напряжения |
| мотор над проверкой загрузки | Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения |
| Время инструмента годное к употреблению | Автоматическая жизнь инструмента обнаружения, |
| Статистика данных | Отдельная модель доски, отделяя отсчет, разнообразные считая методы |
| Показатель ошибки | Программное обеспечение автоматически записывает всю память сигналов тревоги машин |
| III. точность | |
| Точность оси | 0.001mm |
| Резать точность | 0.1mm |
| IV. безопасность | |
| Рабочая зона защищает | Датчик Safty |
| Датчик двери | Спереди и сзади датчик микропереключателя двери безопасности (опционный) |
Особенности маршрутизатора PCB Depaneling:
1. CCD сигнал-в изображении делает программируя easier&increase точность установки пункта.

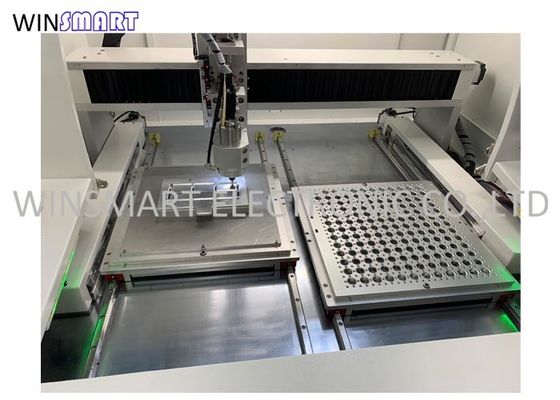

2. Сползая таблица 2 обеспечивает одновременно в-и-вне движение для уменьшения времени тэкса для лучшей урожайности.
3. АВТОМАТИЧЕСКОЕ МАРК возместило изображение system.CCD смогло check&simulate путь или направлять для уменьшения ненужной ошибки перед вырезыванием.
4. Имеет направлять сдержанное время жизни проверяя и аварийное систему для того чтобы напомнить, что оператор изменил направлять биты когда оно заканчивает вырезывание 120M. И направлять бит первые 2mm отрезал первый филируя пункт, середину 2mm отрезал второй филируя пункт, последние 2mm отрезал третий филируя пункт для увеличения своего времени жизни.
5. Установите датчики безопасности для обеспечения безопасной продукции во время вырезывания.
6. Опционные шпиндели с различной ценой для того чтобы соотвествовать различные бюджета.
вопросы и ответы маршрутизатора PCB:
1. : Что время жизни направлять бит?
Q: 150-300 метров.
2. : Может эта модель отрезать алюминиевые доски PCB?
Q: Да, он может.
3. : Как насчет располагать PCB?
Q: Джиг подгонянный пользой для располагать.
4. : Что шпиндель для встроенного маршрутизатора PCB?
Q: Германия SycoTec 4025.
5. : Как упаковать его?
Q: Маршрутизатор и уборщик упакованы в отделенный деревянный случай после вакуума.
6. : Приобъектная установка и тренировка доступные.
Q: Да, он доступен.
7. : Что ваши сроки поставок?
Q: Мы признаваем бывший-работу, ОБМАНЫВАЕМ, CIF, DDU, DDP, etc.
