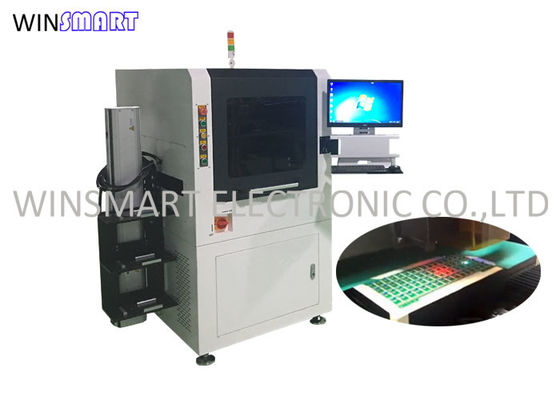

Fully Automatic PCB Laser Cutting Machine

Brand Name:	Winsmart
Model Number:	SMTL460
MOQ:	1 набор
цена:	USD1-150K/set
Packaging Details:	Случай переклейки
Payment Terms:	L/C, T/T, западное соединение

Detail Information

Product Description

Detail Information

Место происхождения:

КИТАЙ

Сертификация:

Цвет:

Белый

Материал печатной платы:

ФПК, FR4

Рабочая область:

350x300мм

Высота:

900±20мм

Лазерный источник:

УФ-лазер

Станок для лазерной резки печатных плат

Поставка способности:

100 наборов в месяц

Выделить:

Fully Automatic PCB Laser Cutting Machine

1μm PCB Laser Cutting Machine

0.7Mpa Laser PCB Depaneling Machine

Product Description

Полностью автоматический автомат для резки лазера ПКБ для платы с печатным монтажом 1.6мм ФР4

Полностью автоматическая машина для лазерной резки печатных плат Инструкция:

Лазерные системы разделения и разделения печатных плат становятся все более популярными, особенно по мере того, как сложность печатных плат и соотношение компонентов продолжают расти.Производители микроэлектроники и медицинского оборудования требуют строгих допусков и минимального количества мусора — вот где лазерная технология сияет.

Полностью автоматическая производительность станка для лазерной резки печатных плат:

1. Размеры: 1600 мм x 1500 мм x 1800 мм (ДхШхВ)

2. Емкость UPH: одна головка 1,5-2,0 тыс. (в соответствии с испытаниями образца)

3. Точность повторения: ± 0,003 мм.

4. Точность ПЗС: ± 0,005 мм

5. Лазерная головка: UV15W

6. Точность резки: +/- 0,03 мм.

7. Режущий выход: FR4 99,9%

8. Оператор: 1 человек

9. Высота гусеницы: 950 мм ± 100 (может быть изготовлена по индивидуальному заказу)

10. Источник питания: 220 В/15 А/50 Гц, 0,5-0,7 МПа.

Полностью автоматическая машина для лазерной резки печатных плат Спецификация:

Лазер	Полностью твердотельный УФ-лазер с диодной накачкой и модуляцией добротности
Длина волны лазера	355 нм
Лазерный источник	Оптоволновый УФ 15 Вт при 30 кГц
Точность позиционирования рабочего стола линейного двигателя	±2 мкм
Точность повторения рабочего стола линейного двигателя	±1 мкм
Эффективное рабочее поле	350 мм x 300 мм (настраиваемый)
Скорость сканирования	2500 мм/с (макс.)
Рабочее поле	40ммх40мм

Подача и загрузка печатных плат:

1. Используйте механизм подъема магазина + манипулятор XZ + механизм захвата крепежной пластины для реализации автоматической подачи.

2. Мотор-манипулятор используется для осуществления возвратно-поступательного движения, а функция захвата продукта реализуется с помощью электрической оси Z и механической функции захвата.Одновременно установите зону сбора отходов, чтобы реализовать автоматическое разделение отдельных печатных плат и отходов.

3. Загрузочный механизм захвата загрузочного робота использует двухпозиционный режим для реализации синхронной работы верхней и нижней крепежных пластин и повышения эффективности производства.

Удаление отходов PCB:

1. Вращающийся цилиндр используется для движения вперед и назад на 90 градусов, а вакуум используется для всасывания рамы отходов для реализации функции разделения автоматических отходов и опорной плиты.

2. Используйте верхний и нижний цилиндры и механизм вакуумной присоски для точного захвата рамы отходов.

3. Мусорное ведро оснащено радиоволокном, которое реализует функцию автоматического напоминания о полном мусоре.

Для получения более подробной информации, пожалуйста, свяжитесь с нами свободно!
