Подробная информация о продукте:
|
| Пылесос: | Верхний или нижний | Материал ПКБ: | FR4, алюминий |
|---|---|---|---|
| Толщина Пкб: | 0.8-3.0мм | Бит трассы: | Dia 0.8-3.0mm |
| Точность вырезывания: | ±0.05мм | Максимальный размер ПКБ: | 300кс300мм |
| Особенность: | Экономический | Резать скорость: | 1-100mm/s |
| Новый: | да | Название продукта: | Машина трассы CNC PCBA |
| Высокий свет: | Маршрутизатор cnc PCB,маршрутизатор Cnc Pcb 0.001mm,машина depanelizer pcb |
||
Филировальная машина PCB машины трассы CNC PCBA автоматическая автоматическая
Преимущества машины трассы CNC PCBA:
X10 сигнал-в изображении делает программируя easier&increase точность установки пункта.
2 сползая таблицы обеспечить одновременно в-и-вне движение для уменьшения времени тэкса для лучшей урожайности.
АВТОМАТИЧЕСКОЕ МАРК возместило изображение system.CCD смогло check&simulate путь или направлять для уменьшения ненужной ошибки перед вырезыванием.
Параметры машины трассы CNC PCBA:
| Общий | |
| Размеры (W*D*H) | 1250mm*1650mm*1450mm |
| Вес | 750KG |
| Возмещенная высота | 60~110mm |
| Манипулятор | |
| Тип мотора | Серия JiaBao |
| Располагать повторимость | 0.001mm |
| Рабочая зона оси (максимальная) | 650mm*560mm*50mm |
| Рабочая станция | |
| Фиксирование PCB | стандарт, специализация |
| Нагружать PCB/разгружая | руководство |
| Размер PCB (максимальный) | 320*320mm |
| PCB толстый (максимальный) | 5mm |
| Fixturing | |
| Ригидность fixturing | Подгонянный сделайте приспособление |
| Фиксирование Fixturing | машинное оборудование |
| Мотор шпинделя | |
| Сила | 150W |
| Шпиндель | 60000rpm/min |
| Защитите | собственная личность/охлаждать ветра |
| Резец изменения | Специализация |
| Направлять возможность | |
| Режущ скорость (максимальную) | 80mm/s |
| Управляющ скоростью (максимальной) | 2500mm/s |
| Точность вырезывания | 0.01mm |
| Система вакуума | |
| Сила вакуума | 3.5KW AC 380V |
| Вакуум | отвес |
| Общие назначения | |
| Сила | 2.0KW AC380V |
| Подача воздуха | 4-6KG/cm2 |
| Программирование | |
| Программа редактирует | Последовательно |
| Функция редактирует | Линия, дуга, circula, U-кривая |
| Хранение программы | HDD |
| Система зрения | CCD цвета SONE |
| смещение филируя резца | АВТОМОБИЛЬ |
| Установка вакуума | АВТОМОБИЛЬ |
| Мониторы деятельности | |
| Iindicator | Государство машины Iindicator |
| проверка инструмента | Автоматическая жизнь инструмента обнаружения, польза испытания времени |
| Мотор защитить | Имейте перегревать, перегрузка, функция предохранения от низшего напряжения |
| мотор над проверкой загрузки | Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения |
| Время инструмента годное к употреблению | Автоматическая жизнь инструмента обнаружения, |
| Статистика данных | Отдельная модель доски, отделяя отсчет, разнообразные считая методы |
| Показатель ошибки | Программное обеспечение автоматически записывает всю память сигналов тревоги машин |
| III. точность | |
| Точность оси | 0.001mm |
| Резать точность | 0.1mm |
| IV. безопасность | |
| Рабочая зона защищает | С 4 загерметизированная защита |
| Датчик двери | Спереди и сзади датчик микропереключателя двери безопасности (опционный) |
| Кнопка стоп требования |

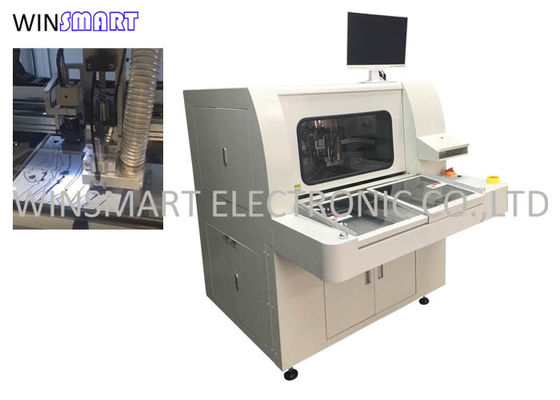

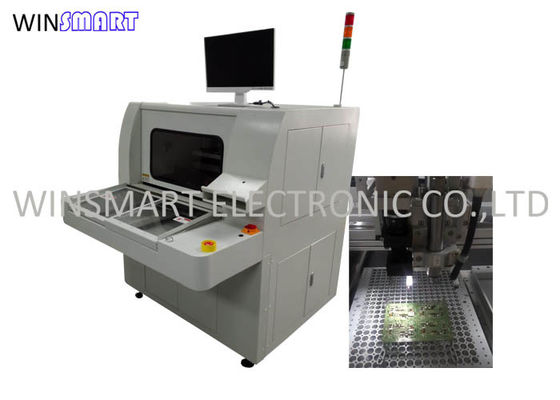

Дисплей машины трассы CNC PCBA:
Машина трассы CNC PCBA включает:
Пылесос x 1pc
Шпиндель x 1pc SycoTec
Направлять бит x 10pcs
Руководство по эксплуатации x 1pc
Видео деятельности
