V отрежьте машину PCB Depaneling
>
Многофункциональный сепаратор для отделки панелей из печатных плат 2 шпиндаля для V-Cut & Tab Boards

Многофункциональный сепаратор для отделки панелей из печатных плат 2 шпиндаля для V-Cut & Tab Boards

Brand Name: Winsmart
Model Number: SMTID3
MOQ: 1 SET
цена: USD1-10000/set
Packaging Details: Случай переклейки
Payment Terms: L/C, T/T, Western Union
Detail Information
Место происхождения:
Китай
Сертификация:
CE
Гарантия:
1 год
Система CCD:
Да, да.
Режим:
Встроенный
Макс. панель:
300x300mm (смогл быть подгоняно сделанный)
Жизнь лезвия:
100 000 раз
Материал лезвия:
SKH51
Точность резки:
±0,1 мм
Угол резки:
90°
Длина резки:
настраиваемый
Способ резки:
V-отрезание и маршрутизация
Скорость резки:
Высокая скорость
Толщина резки:
00,2-3,2 мм
Ширина резки:
2-6 мм
Уровень шума:
≤ 70 дБ
Силовое питание:
220В/50Гц
Наименование продукта:
Сепаратор для отделки панелей ПКБ
Поставка способности:
200 наборов в месяц
Выделить:

Сепаратор для разделения панелей на ПКБ различного типа

,

2 спинделя ПКБ разделитель для отделки панелей

,

Машина для разделения пластин ПКБ

Product Description

Многофункциональный сепаратор для отделки панелей из печатных плат, 2 шпиндаля для V-cut & Tab Boards





Описание сепаратора для очистки ПКБ:

Многофункциональный сепаратор PCB с двумя шпинделями - это специализированная машина, предназначенная для разделения печатных пластин, в частности V-разрезных и табличных пластин.Он имеет два шпиндаля для размещения различных типов ПХБЭта машина универсальна и подходит для широкого спектра производственных процессов ПКБ как для V-разрезных досок, так и для фрезерных мостовых досок.

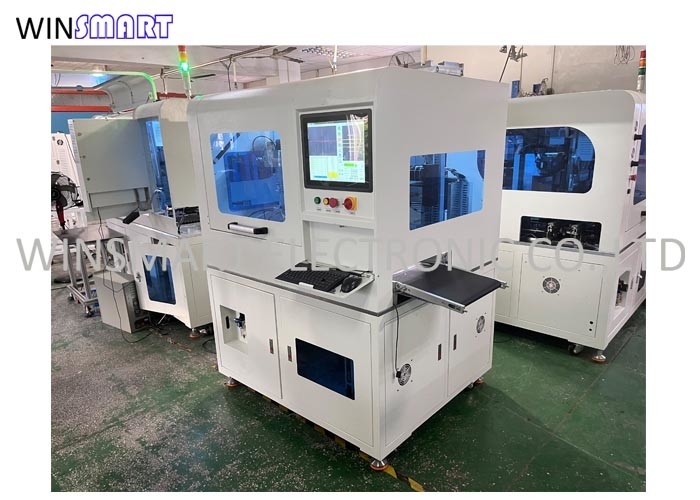

Многофункциональный сепаратор для отделки панелей из печатных плат 2 шпиндаля для V-Cut & Tab Boards 0



Функции сепаратора для отделки панелей ПКБ:

Основная функция многофункционального сепаратора PCB с двумя шпинделями заключается в разделе печатных плат, в частности, V-разрезных и табличных плат.

  1. Сепарация в V-резе: машина использует одно из шпинделей для выполнения V-резе сепарации ПХБ.Он следует за заранее определенными линиями V-выреза на досках и точно отделяет их, не вызывая напряжения или повреждений.

  2. Разделение платы с закладками: машина использует другой шпиндель для разделения платы с закладками.

  3. Настраиваемость: машина позволяет настраивать на основе конкретных конструкций и требований к печатным платам.

Характеристики сепаратора для отделки панелей из ПКБ:

  1. Двойные шпиндели: Включение двух шпинделей позволяет машине обрабатывать как V-разрезанные, так и таб-панели, предлагая универсальность и эффективность в процессах разделки печатных плат.

  2. Точное разделение: машина обеспечивает точное разделение ПХБ, сохраняя целостность пластин и минимизируя нагрузку или повреждение компонентов.

  3. Регулируемые параметры: машина предлагает регулируемые параметры, такие как скорость резки, давление шпинделя и скорость подачи,позволяющий оптимальную производительность резки на различных материалах и толщинах ПКБ.

  4. Настраиваемые пути резки: машина может быть запрограммирована на выполнение конкретных путей резки на основе требований к конструкции печатных плат, принимая различные формы и размеры.

  5. Конвейерная система: машина включает в себя конвейерную систему для облегчения плавного перемещения ПХБ во время процесса отделения, повышая эффективность и производительность.

Спецификация сепаратора для отделки панелей ПКБ:

Положение SMTID3
Рабочая зона 250x200 мм, 0-80 мм ((Z)
СКД 540
Свинцовый Китайская марка
Винтовая стержня, направляющая рельса, модуль Китайская марка
Сервомотор Panasonic
Электростатический элиминатор ADK-801ADK-801
ПК Промышленный класс
Карта управления движением PI9074
монитор 17 дюймов
Операционная система Windows 10
Скорость вращения шпинделя 40000 оборотов в минуту
Скорость привода XYZ XY.800mm/s, Z.300mm/s
Скорость резки 0-80 мм/с
Точность резки ± 0,05 мм
Общая мощность 5 кВт
Рабочая платформа Поднос вращения может разрезать в двух направлениях
Система охлаждения шпинделя Охлаждение воздухом
Мощность пылесоса 3.5кВ 380В,3 фазы ((необязательно верхняя и нижняя пылесосы)
Давление воздуха 00,5-0,7 МПа
Контроль шума < 80 дБ
Устройство безопасности Безопасные двери и датчик
Режим работы Встроенный
Загрузка ПКБ Регулируемый конвейер питания
Автоматическое обнаружение и техническое обслуживание неисправностей Функция самодиагностики, отображение информации об ошибках в режиме реального времени и интуитивное запрос состояния каждого порта IO для устранения неполадок
Техническая поддержка и обучение Предоставление услуг по эксплуатации оборудования, программированию, техническому обслуживанию оборудования и обучению
Система зрения Система коррекции визуального позиционирования CCD
регулируемая высота 50-70 мм
Сигнал предупреждения Трицветная лампа
Защитное покрытие рабочей зоны Режим слепой защиты шестигранной двери
Размер 1000 ((L) x1010 ((W) x1860 ((H) мм
Вес Около 1000 кг.



Принцип работы сепаратора для очистки ПКБ:
Многофункциональный сепаратор PCB с двумя шпинделями работает в зависимости от конкретного типа обрабатываемых ПКБ:

  1. V-cut Separation: машина использует одно из шпинделей для следования заранее определенным линиям V-cut на ПКБ.обеспечение точной сепарации без возникновения напряжения или повреждения.

  2. Разделение доски с подставками: машина использует другой шпиндель для удаления подставки, соединяющей отдельные доски.разделение вкладок при сохранении целостности каждого ПКБ.

Список конфигураций сепараторов для отделки панелей ПКБ:

1. встроенный сепаратор PCB для разделения рентгеновского тока x 1 единица

2. пылесос х 1 единица

3. лезвие пилы х 5 шт.

4. Биты маршрутизации x 50 штук

5. Учебное пособие x 1 pc

6Операционное видео и видео установки.
